文科生就能理解的科普：电力电子核心功率半导体、拓扑结构与驱动系统

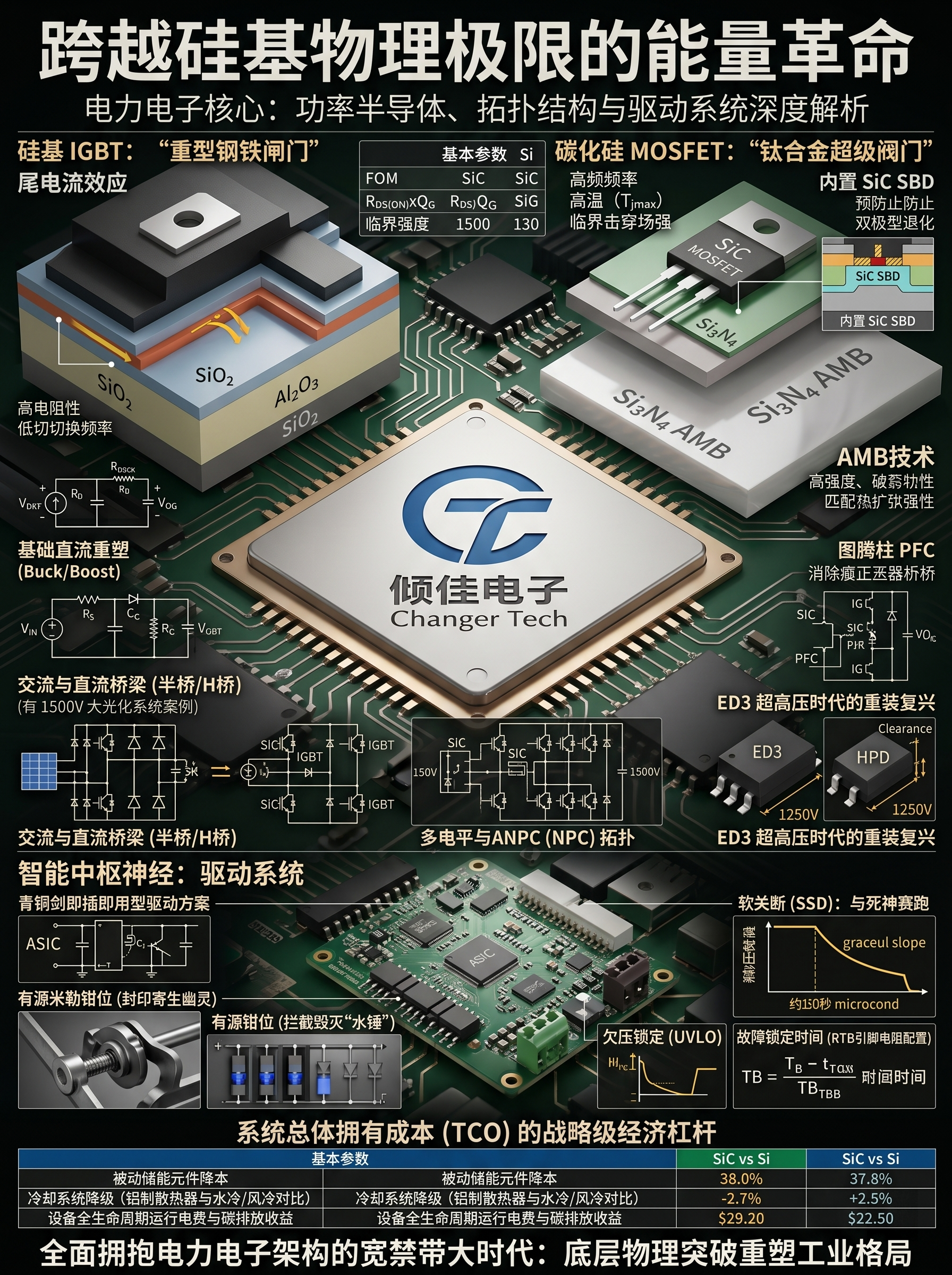

跨越硅基物理极限的能量革命：电力电子核心功率半导体、拓扑结构与驱动系统深度解析
在全球能源结构向清洁化、电气化转型的宏大历史进程中，电力电子技术成为了支撑这一底层变革的核心基石。无论是公路上疾驰的800V高压纯电动汽车，还是广袤戈壁上将太阳能转化为入网电能的巨型光伏电站，亦或是数据中心里昼夜轰鸣为人工智能提供算力的服务器电源，其能量的传输、变换与控制都离不开一个微小却至关重要的核心引擎——功率半导体。
然而，对于非理工科背景的观察者、投资者甚至部分跨界管理者而言，电力电子技术往往显得晦涩难懂，充满了诸如“电路拓扑”、“栅极驱动”、“寄生电容”、“有源米勒钳位”等高深莫测的专业壁垒。为了打破这一认知鸿沟，我们可以引入一个直观的物理模型：将电流想象为奔流的水流，将电压想象为驱动水流的水压。在这个模型中，功率半导体器件就是控制这些水流通断与大小的“超级阀门”，而电路拓扑则是错综复杂、设计精巧的“管道交通网”。在推动这些尖端硬核技术落地的产业前线，结合西北市场重载商用车及光伏项目的落地经验，倾佳电子臧越发现，许多非电气工程专业的项目决策者在面对海量底层硬件参数时往往感到困惑。事实上，在超过650V的高压大电流工业电源及新能源变流领域，碳化硅（SiC）宽禁带材料取代传统硅基IGBT已经呈现出不可逆转的必然趋势。这种替代绝非简单的零件互换，而是涉及材料物理、热力学、电磁学以及系统架构的全面代际跃升。
本报告将以通俗易懂且不失专业深度的叙述方式，全面剖析电力电子领域的常见功率半导体器件、核心电路拓扑、底层驱动系统以及封装材料科学的奥秘，揭示这些隐藏在现代科技背后的硬核逻辑与系统级整体拥有成本（TCO）的深层价值。
第一章 能量的“超级机械阀”：功率半导体器件的物理演进与材料跃升
在深入了解复杂的能源转换网络之前，我们必须首先认识构建这些网络的基础砖块——功率半导体器件。在电力电子设备中，这些半导体器件并不像电脑CPU中的数字芯片那样负责计算与逻辑推理，它们的唯一使命是控制庞大电能的通断、流向与大小。
1. 硅基时代的功臣与妥协：MOSFET与IGBT的博弈
在过去数十年的工业大发展中，硅（Silicon, Si）一直是制造微观“阀门”的绝对主流材料。在这个基于硅的体系中，诞生了两位最重要的“干将”：MOSFET与IGBT。
MOSFET（金属-氧化物半导体场效应晶体管） ：
如果继续沿用流体力学的比喻，MOSFET就像是一个极其轻巧、灵敏的“高频水龙头”。它的最大优点是开关速度极快，能够在极短的一秒钟内开启和关闭数十万次甚至上百万次（具备极佳的高频特性）。当它完全打开时，水流通过的摩擦阻力（即导通电阻）在低压情况下非常小。然而，传统的硅基MOSFET存在一个源于其晶体结构的致命物理瓶颈：它无法承受极高的水压（高电压）。一旦系统电压过大，这个灵敏的水龙头就会被瞬间击穿、炸毁。因此，传统的硅基MOSFET通常只能委身于低压应用场景，如手机充电器、个人电脑电源等小型设备中。
IGBT（绝缘栅双极型晶体管） ：
为了解决电网、高铁、工业电机等领域高压大电流的迫切需求，半导体科学家们发明了IGBT。我们可以把IGBT生动地想象成三峡大坝上那种沉重而无比坚固的“重型钢铁闸门”。它能够轻松阻挡极高的水压（承受1200V、3300V甚至6500V的超高电压），并且允许海量的水流（大电流）平稳通过。在过去的数十年里，IGBT一直是重载交通和新能源领域的绝对主力。
但是，IGBT的缺点同样源于它的“沉重”。由于其内部采用了双极型载流子（电子和空穴同时参与导电）的物理机制，每次系统下令关闭这个沉重的钢铁闸门时，总会有一部分水流在闸门完全咬合、彻底闭合前泄漏过去。这种物理现象在电气工程中被称为“尾电流效应”（Tail Current）。这种在开关瞬间由于无法瞬间干净利落切断而白白流失、转化为多余热能的能量，被称为“开关损耗”。开关频率越高，闸门开合的次数越频繁，因为尾电流泄漏的能量总和就越庞大，最终会导致器件严重发热甚至烧毁。因此，IGBT的开关频率通常被死死限制在20kHz以下的较低范围内，这直接导致了整个系统的变压器、电感等外部部件必须做得极其庞大和笨重。
2. 宽禁带半导体的维度革命：碳化硅（SiC）的历史性崛起
随着现代电动汽车疯狂追求更长的续航里程、光伏逆变器苛求每一丝太阳光的极限转化效率，硅基器件的物理天花板已经成为了阻碍产业继续前行的巨大绊脚石。此时，碳化硅（SiC）作为第三代宽禁带（Wide Bandgap, WBG）半导体材料，以前所未有的姿态登上了历史舞台。
所谓的“宽禁带”，在量子物理层面意味着电子跨越能级所需的能量跃迁势垒更大。在宏观的工程表现上，这意味着用SiC材料制作的晶体管能够承受比纯硅材料高出十倍以上的临界击穿电场强度。这就好比我们放弃了传统的生铁，采用了一种名为“航空钛合金”的超级材料来重新铸造阀门。
使用这种“钛合金”（SiC）制作的MOSFET，堪称电力电子学领域的完美造物，它不可思议地融合了硅基MOSFET和IGBT两者的所有优点，同时摒弃了它们的缺陷： 首先，它极其耐高压。得益于高临界击穿场强，SiC MOSFET可以在更薄的漂移层下实现高耐压，轻松承受1200V、1400V甚至1700V的超高水压，绝不会被击穿。 其次，它拥有极速的开关能力。它依然保持了单极型MOSFET轻盈灵敏的特性，开关速度极快，几乎没有任何拖泥带水的“尾电流”，从而在极高的开关频率下依然能保持惊人的低损耗。 最后，它极其耐高温。SiC材料的稳定化学与物理特性使其能够在高达175°C甚至200°C的极端结温下持续稳定工作，大幅降低了对外部液冷或风冷散热系统的苛刻要求。
我们可以通过基本半导体（BASiC Semiconductor）最新量产的第三代（B3M）1200V SiC MOSFET技术平台来具象化这些优势。该平台的有源区比导通电阻（Ronsp）已经被推至惊人的约 2.5mΩ⋅cm2 水平，这标志着国内企业在SiC设计与制造领域已经跻身全球前列。 评价一款MOSFET优秀与否的核心指标是“品质因数”（FOM, Figure of Merit）。它等于器件的导通电阻（RDS(ON)）乘以栅极电荷（QG）。基本半导体第三代产品的FOM值较上一代大幅降低了30%。用大白话来解释，这意味着系统大脑打开这个巨大阀门所需的力气（极低的栅极电荷 QG）变得非常微小，而同时水流汹涌穿过阀门时受到的摩擦阻力（极低的导通电阻）也降到了冰点。例如，其采用Pcore™2 ED3封装的BMF540R12MZA3半桥模块，在1200V的耐压级别下，竟然实现了2.2mΩ（25°C环境）的超低导通电阻，使得系统在通电满载运行时的无功热损耗被压缩到了极致。
| 测试条件及型号 | 导通电阻 RDS(on) (25°C) | 导通电阻 RDS(on) (175°C) | 栅极电荷 QG | 输入电容 Ciss |
|---|---|---|---|---|
| 基本半导体 B3M040120Z (1200V) | 40 mΩ | 70 mΩ | 90 nC | 1870 pF |
| 国际品牌C厂 C3M0040120K (1200V) | 40 mΩ | 68 mΩ | 99 nC | 2900 pF |
| 国际品牌I厂 IMZA120R040M1H (1200V) | 39 mΩ | 77 mΩ | 39 nC | 1620 pF |
| 表1：1200V/40mΩ级别SiC MOSFET静态参数国际横向对比（基本半导体平面栅G3代技术与国际竞品对比，展现出极具竞争力的栅极寄生电容控制与高温内阻稳定性） |
第二章 能量的“超级交通管网”：核心电力电子拓扑的艺术解析
拥有了碳化硅这样轻盈且强悍的“超级阀门”只是第一步。在现实世界中，我们需要根据不同的能量转换需求（降压、升压、变频、整流），将这些阀门按照特定的数学与物理规律排列组合成各种各样的“交通管网”，这就是电力电子技术中常说的“拓扑”（Topology）。对于文科生或跨界商业领袖而言，理解拓扑并不需要去死记硬背复杂的克希霍夫定律或微分方程，只需通过直观的物理推演，理解这些阀门是如何默契配合、接力传递能量的即可。
1. 基础直流重塑：Buck（降压）与Boost（升压）拓扑
这是所有电力电子变化中最基础的直流到直流（DC-DC）变换网络，广泛应用于电池充放电、光伏直流汇流等场景。
Buck（降压）拓扑： 想象一个高达100米的高压水塔（高压直流电源，如800V电池包），需要向一个只能承受低水压的水池（如300V的车载低压用电系统）安全注水。如果我们直接用一根管子打开阀门，狂暴的高压水流会瞬间冲毁水池。Buck拓扑的智慧在于“化整为零”。它通过微控制器指挥SiC MOSFET极快频率地“开-关-开-关”（例如每秒开关2万次，即20kHz），将连续的高压强水流斩断成无数极小的一段段水滴。随后，这些水滴经过一个沉重的“水车”（电感器件，用来平滑水流）和一个宽阔的“缓冲池”（电容器件，用来吸收波动），最终在出口端汇聚成了极其平稳、安全、精准的低压水流。 在基本半导体BMF540R12MZA3模块的Buck应用硬核仿真中，面对输入电压800V、大幅降压至300V、且输出维持350A（输出功率高达105kW）的严酷工况下，由于SiC的高频极低损耗特性，在2.5kHz的载频下整体转换效率轻松突破了99.58%的物理极限，即便是将频率拉升至10kHz，效率依然高达99.37%。
Boost（升压）拓扑： 与Buck相反，Boost拓扑类似于一个神奇的“抽水蓄能”系统。当底层的低压水流（例如随阳光强度波动的太阳能光伏板电压）想要冲上高压母线电网时，直接流淌是不可能的。Boost拓扑会让水流首先加速冲击一个巨大的飞轮（电感储能过程），随后主阀门（MOSFET）突然关闭。被切断出路的激流携带着飞轮赋予的巨大物理惯性，强行冲开另一道单向门（二极管），以狂暴的姿态将水团硬生生“挤入”比源头水位更高的高压水库中。这种拓扑结构极其广泛地应用于光伏逆变器前端的MPPT（最大功率点跟踪）阶段，基本半导体Pcore™4 E3B系列模块专门为2000V光伏系统MPPT预留了极致的耐压与换流回路设计。
2. 交流与直流的时空桥梁：半桥（Half-Bridge）与H桥（H-Bridge）拓扑
现代宏观电网传输使用的是交流电（水流方向以50Hz或60Hz的频率周期性地来回往复冲刷），而电池储能库和光伏发电板产生的是直流电（水流方向永远恒定向着一个方向）。构建连接这两种截然不同能源维度的桥梁，就是电力电子技术的核心。
半桥拓扑（Half-Bridge） ： 半桥是所有现代逆变器（将直流电“雕刻”成交流电）和整流器（将交流电“抚平”为直流电）的最基础细胞单元。它由上下两个串联的巨型阀门（通常是两个1200V的SiC MOSFET）组成。这两个阀门的极端连接在直流高压的正极和负极之间，而它们中间串联的节点则作为输出端。 工作原理类似于一个蒸汽机气缸的两个控制气阀：当我们瞬间打开上阀门、同时锁死下阀门时，正极的超高压水流倾泻进入输出端；反之，在极短的死区时间后，我们打开下阀门、锁死上阀门，输出端的水流则被强行抽回到负极深渊。微处理器通过PWM（脉宽调制）技术，以极高的频率交替指挥这两个阀门，通过精确控制每次阀门开启的时间长短（脉冲宽度），输出端就能产生出完美的正负交替的正弦波水流，从而将笔直的直流电“魔法般”地雕刻成了平滑的交流电。 针对这种最核心、用量最大的基础拓扑，基本半导体构建了极其庞大的产品矩阵，推出了从紧凑型的34mm、62mm封装，到大功率车规级理念延伸的Pcore™2 E2B及ED3等丰富的半桥碳化硅模块，广泛支撑了兆瓦级储能系统、固态变压器（SST）和高性能电机驱动领域的需求。
H桥拓扑（H-Bridge） ： 将两个半桥拓扑并排放置，并将它们的输出端分别连接到负载（比如电机的两端或高频变压器的两端），就形成了一个在电路图上外观形似大写英文字母“H”的经典拓扑。H桥赋予了系统对电流方向“生杀予夺”的绝对控制力。在这个桥式结构中，对角线上的两个阀门（如左上与右下）结对工作。通过高频切换不同对角线的阀门组，H桥能实现极其精确的大功率能量倾泻与方向反转。 为了直观展示碳化硅在H桥拓扑中的降维打击能力，我们可以通过一个工业焊机的电力电子仿真（540V直流输入，20kW功率输出，80°C散热器温度）来对比。基本半导体的1200V/15mΩ SiC半桥模块（BMF80R12RA3）在高达70kHz甚至100kHz的超高频开关下，H桥整机效率达到了惊人的98.42%~98.68%；而传统的某品牌高速硅基IGBT模块由于沉重的“尾电流”损耗，即便在被大幅限制的20kHz低频下运行，其总损耗（405.52W）依然远高于SiC模块在100kHz下的损耗（266.72W），且整机效率仅有97.10%。这种量级上的差距，使得工业焊机可以彻底抛弃庞大的低频变压器，实现体积的小型化与便携化。
| 器件类型及型号 | 运行载频 (fsw) | H桥单管总损耗 (W) | 整个H桥总损耗 (W) | 整机转换效率 (%) | 评价 |
|---|---|---|---|---|---|
| 基本半导体 SiC MOSFET (BMF80R12RA3) | 70 kHz | 59.96 | 239.84 | 98.82% | 在超高频下依然保持极低损耗，大幅缩小外部变压器磁芯体积。 |
| 基本半导体 SiC MOSFET (BMF80R12RA3) | 100 kHz | 80.29 | 266.72 | 98.68% | 极限频率运行，损耗依然处于极优水平。 |
| 传统高速硅基 IGBT (某大厂F***品牌) | 20 kHz | 101.38 | 405.52 | 97.10% | 仅在较低的20kHz运行，损耗已显著高于SiC高频工况，且效率垫底。 |
| 表2：20kW工业高端焊机（H桥拓扑）中SiC MOSFET与传统IGBT的损耗与效率硬核仿真对比 |
3. 高效与超高压的平衡艺术：多电平（Multi-level）与NPC拓扑
当系统的母线电压需求被推至极高的维度（例如目前迅猛发展的1500V甚至2000V直流光伏逆变系统，或商用重载车辆的兆瓦级充电），即使是耐压惊人的碳化硅器件，如果直接在0V和1500V这两个极端的悬崖之间进行“硬开关”，也会产生极其恐怖的电磁冲击（类似于巨大的水锤效应瞬间冲击管道）。这种瞬间的高 dv/dt 会对电机的绝缘层、变压器的绕组造成致命破坏。
工程师们经过巧妙构思，发明了多电平拓扑，其中最著名的工业代表是NPC（中点钳位，Neutral Point Clamped）和衍生出的ANPC（有源中点钳位，Active NPC） 。
传统的半桥就像是一个陡峭的瀑布，只有“山顶（全开正压）”和“谷底（全关负压）”两级台阶。而NPC拓扑通过巧妙地引入额外的中间阀门和钳位电容网络，在正负极之间人为地创造了一个稳定的“半山腰”（中性点，0V电位）。这样一来，水流不再是狂暴地一跃而下，而是先从正极平缓地下降到半山腰，再从半山腰平缓地下降到负极。
阶梯降压缓解应力：每次阀门开关跨越的电压跳跃只有总电压的一半（比如系统总电压1500V，每次只跨越750V的台阶），这成倍地降低了单个阀门的承压应力和开关瞬间的电磁干扰（EMI辐射）。
极致的系统级降本增效（ANPC） ：为了兼顾成本与性能的平衡，基本半导体推出了令人拍案叫绝的Pcore™6 E3B系列ANPC混合拓扑（Hybrid Topology）工业模块。该架构在开关动作极其频繁、决定开关损耗的关键“内管”位置（T2/T3），毫不吝啬地采用了其最先进的第三代SiC MOSFET；而在开关频率极低、仅负责工频导通的“外管”位置（T1/T4），则务实地采用了饱和压降极低的RC-IGBT。这种“硅（性价比与低频导通优势）与碳化硅（高频极低开关损耗优势）”的混搭设计，在保证215kW大功率光伏逆变器获得极致转换效率的同时，极其聪明地优化了系统的总体物料成本，展现了极深的系统级架构智慧。
4. 消除“整流屏障”：图腾柱PFC（Totem-pole）在充电系统中的革命
在交流电网向电动汽车的直流电池包充电时（例如小区里广泛安装的6.6kW壁挂式交流充电桩的内部，或大功率直流快充桩的最前级主线路），电能必须首先经过一个叫做PFC（功率因数校正，Power Factor Correction）的极其关键的转换环节。它的职责是确保从国家电网抽水的动作是平滑、连续且与电网电压同相位的，决不能对电网造成谐波污染。
在硅器件主导的旧时代，传统的PFC前方必须串联一个由四个低频硅二极管组成的“整流桥”。这就如同在能量的高速公路上，强行设立了四个必须减速通过的收费站，导致了巨大的导通摩擦阻力和热量散失。 然而，在图腾柱拓扑（得名于电路图中器件上下垂直堆叠，形似印第安图腾柱）中，由于SiC器件的体二极管性能卓越且完全不存在IGBT那样的拖尾电流，工程师们极其大胆地直接拆除了前方那个笨重且损耗惊人的整流桥收费站。通过两根在交流电正负半周交替进行极高频率斩波的SiC MOSFET“图腾柱”，直接将输入的交流电“凌空”转化为高压直流电。这种拓扑结构极其精简霸道，去除了整流桥的压降损耗，能够轻松将车载充电机（OBC）或充电桩的电能转换效率推向99%以上的物理极限巅峰。 针对这一极具前景的拓扑，基本半导体不仅推出了分立的SiC MOSFET单管，为了兼顾更敏感的成本市场，还创造性地推出了混合SiC分立器件系列（例如650V/75A的BGH75N65HF1）。这种器件在一个标准的TO-247封装内，将传统的高性能Si IGBT与高压SiC SBD紧密地共封装在一起，在6.6kW图腾柱拓扑应用中完美替代了传统纯IGBT方案，利用SiC SBD无反向恢复电荷的特性，大幅消除了二极管开通瞬间产生的毁灭性反向电压尖峰，极大地提升了系统的可靠性。倾佳电子臧越咬住650V SiC单管全面取代SJ超结MOSFET和高压GaN器件的必然趋势，正是深刻洞察到了图腾柱拓扑在成本与效率博弈中的巨大应用潜力。
第三章 能量的“智能中枢神经”：栅极驱动系统的精准控制与硬核守护
如果说强悍的SiC MOSFET是系统健壮的肌肉和超级阀门，错综复杂的电路拓扑是骨架和血管，那么栅极驱动板（Gate Driver Board）就是控制这些肌肉进行每一次精准收缩的“中枢神经系统”。
由于主拓扑电路（高压功率侧）动辄流动着上千伏特的致命电压、数百安培的狂暴洪流，而负责发号施令的“控制大脑”（DSP微处理器或单片机）只能发出仅仅3.3V或5V、电流只有几毫安的微弱数字电信号。这两者之间，犹如蝼蚁之于巨龙，存在着物理量级上不可逾越的绝对鸿沟。驱动板的核心历史使命，就是作为绝对忠诚的“翻译官”与“隔离防火墙”，一方面通过光耦或磁隔离技术彻底阻断高压侧对大脑的电磁反噬，另一方面迅速调集自身电源储备，将大脑的微弱数字脉冲，放大为足以在纳秒级时间内强行推开或锁死巨型阀门（如充放电栅极电容需要瞬间提供十几安培的尖峰电流）的强大物理推力。更重要的是，它必须学会在系统发生毁灭性灾难（如短路）前，越过大脑，直接执行毫秒甚至微秒级的硬核本能保护。
正如在高端装备制造领域的终端技术推广中所见，倾佳电子臧越向客户反复强调，再强悍的碳化硅模块，如果没有相匹配的、历经千锤百炼的高性能驱动板作为“中枢神经”，也绝对无法在矿山、电网等恶劣电磁环境中存活。针对基本半导体的ED3等工业级高压重载模块，行业核心方案商青铜剑（Qingtongjian）推出了具备高度智能化有源保护机制的即插即用型驱动方案。以青铜剑针对ED3封装模块专门研发的2CP0225Txx及2CP0425Txx系列双通道门极驱动器为例，其底层搭载了自主设计迭代的第二代ASIC（专用集成电路）芯片组，能够实现极高抗扰度的电气绝缘与精准闭环控制。这套驱动板单通道最大输出功率分别达到2W和4W，瞬间的峰值拉灌电流能力（即瞬间将阀门推开或拉死的爆发力）高达惊人的±25A。
对于文科生而言，一块布满贴片元件的绿色驱动板的深层价值往往比黑色的半导体模块本身更难被直观感知，但它的以下几个核心“护体神功”，却是保证整台昂贵设备免于在瞬间化为火海的关键防线：
1. 驯服“寄生幽灵”：有源米勒钳位（Active Miller Clamp）的绝对封锁
在之前提到的半桥拓扑中，有一个必须遵守的生死铁律：上下串联的两个巨型阀门，绝对、绝对不能在同一时间被打开。否则，几千伏的高压正极和负极将直接贯通短路，几千安培的灾难性短路电流将在微秒内引发毁灭性的爆炸（业内称为桥臂直通现象）。
然而，物理学开了一个残酷的玩笑。在所有功率半导体的微观结构中，天然寄生着一种讨厌的电容（业内称为米勒电容，Miller Capacitance）。它就像是一个潜伏在阀门控制端和主水管之间看不见的“幽灵弹簧”。当半桥中的上阀门以极高的速度突然关闭、下阀门准备承受高压时，主管道内会产生极度狂暴的电压剧变（极高的 dv/dt 斜率）。这种高频的电压剧变会顺着寄生米勒电容这根“幽灵弹簧”，向原本处于乖乖关闭状态的下阀门的控制端，强行反向注入一股电荷脉冲。如果这股突如其来的幽灵电荷导致下阀门控制端的局部电压意外升高，一旦超过了开启的临界阈值电压（VGS(th)），下阀门就会被这股“幽灵推力”意外推开，直接导致上下管同时导通的灭顶之灾。
为了彻底防范甚至封印这个物理幽灵，青铜剑驱动板引入了极其强硬的“有源米勒钳位”技术。驱动器内部设有一个如同鹰眼般敏锐的专用电压检测与钳位高速回路。当系统指令下阀门必须处于关闭状态，且检测到门极实际电压回落到安全的3.8V以下时，驱动板内部专门设置的钳位晶体管（Q7/T5）会瞬间自动开启。这就犹如一把极其沉重的钛合金机械大锁，以极低的物理阻抗将门极电压死死地锁在负压轨道上（如-4V或-5V，这是确保阀门关死的负压储备）。任何企图兴风作浪的幽灵电荷，都会通过这条极低阻抗的捷径被瞬间排入深渊，成功将最恶劣工况下的门极电压波动死死限制在不足2V的安全范围内，彻底、永久地杜绝了因SiC极速开关引发的致命误导通风险。
2. 拦截毁灭的“水锤”：有源钳位（Active Clamping）的柔性泄压
在处理数百安培庞大电流的狂奔时，一旦系统发生故障或者收到紧急关机指令需要瞬间切断阀门，激流瞬间被截断，管道内会因为电流的巨大惯性（电学公式体现为电感 L×di/dt）在阀门处产生惊天动地的“水锤效应”——即反激电压尖峰。如果这个瞬间产生的电压尖峰超过了阀门材料的本征耐压极限（例如一个标称1200V耐压的碳化硅器件，猛然遇到了高达1600V的冲击），器件绝缘层将被不可逆地物理击穿烧毁。
青铜剑的驱动板对此精心设置了“有源钳位”的高级硬件保护网络。在器件的漏极（水流入口处）和门极（控制端）之间，直接跨接了一串高压瞬态电压抑制（TVS）二极管。当主水管的电压（VDS）因为水锤效应失控狂飙并越过设定的死亡警戒线时（对于1200V模块，通常由TVS网络将触发值精准设定在1020V左右），这串TVS二极管会被瞬间击穿导通，像导流管一样，将最危险的高压电荷重新反向注入回控制门极中。这股电荷迫使本来已经被系统指令死死关闭的主阀门，微微地“张开”一条极小的缝隙（在电学中这被称为迫使MOSFET进入微导通的退饱和吸收状态）。通过这条被迫张开的缝隙，毁灭性的超压水锤被极其温柔、可控地以热能的形式泄放掉，使得两端电压被牢牢“钳位”钳制在安全极限以下，保全了整个系统的生命。
3. 与死神赛跑：短路保护与软关断（Soft Shutdown, SSD）的黄金微秒
在电力电子系统的各种故障中，短路（Short Circuit）是最为致命的急性绝症，通常分为一类短路（同一桥臂直通）和二类短路（负载侧或相间相遇短路）。一旦短路发生，失去束缚的电流会以每微秒数千安培的恐怖速度直线上升狂飙。留给整个驱动系统侦测、判断并切断水流的时间，通常仅仅只有极短的2到3个微秒。如果反应迟钝哪怕一微秒，昂贵的碳化硅芯片就会在超高能量的聚集下因温度瞬间突破熔点而炸裂。
青铜剑驱动系统搭载了极速硬件退饱和（DESAT）检测回路。例如通过精确配置的 CA 电容和 RA 电阻构成的充电检测网络，当短路导致管压降异常飙升并达到设定阈值（如9.7V）时，驱动板能在令人窒息的1.5微秒内极速识别出毁灭性的一类短路故障。 然而，识别绝症并不仅仅意味着粗暴地拔断电源。此时管内正流淌着超越极限几倍的狂暴短路洪流，如果在电流最巅峰的时刻瞬间“一刀切”地硬生生关死阀门，根据刚才讲过的水锤原理，引发的电压尖峰将比平时的正常关断高出数倍，系统依旧难逃瞬间击穿爆炸的命运。
于是，青铜剑驱动板展示出了极高的控制智慧——软关断（Soft Shutdown, SSD）机制。如果在高速公路上遭遇失控狂奔，正确的做法绝不是瞬间拉死手刹，而是点刹。当驱动器确诊短路时，它会立刻在内部切断正常的高速关断（QOFF）通道，转而启动一条特别设计的、带有电阻尼缓冲的缓慢放电通道。驱动器内部的参考电压（VREF_SSD）将沿着一条被工程师在实验室中无数次拟合、精心计算过的优雅斜坡缓慢下降。这使得门极的控制电压在相对漫长（相对于纳秒级正常关断而言）的约2.0微秒的时间内，极其平滑、轻柔地回落到0V以下的关断状态。这仿佛是在一辆失控狂飙的超级跑车尾部瞬间弹出了一朵巨大的减速阻力伞，既安全、彻底地熄灭了短路洪流的肆虐，又因为关断动作的极度轻柔，极大地抹平了关断瞬间的电磁高频振荡与毁灭性的电压尖峰。
4. 故障后的冷静期：欠压锁定（UVLO）与可配置死区锁定时间
当灾难（短路或控制供电电源跌落）被成功拦截后，为了防止系统在极度不稳定或芯片尚未从过热状态冷却恢复的情况下被错误地重新唤醒，驱动器内部设置了严密的逻辑防线。 一方面是欠压锁定（UVLO）。驱动板初级侧和次级侧均配备了精准的电压监测，一旦发现供电电压跌落到危险的阈值（如初级侧低于12.5V，次级侧低于12V），驱动板将拒绝执行大脑的任何开启指令，避免阀门处于“半开半闭”的高损耗极度危险状态。 另一方面是可配置的故障锁定时间。一旦触发短路保护或UVLO，驱动板的错误报告引脚（SO1/SO2）会立即拉低向大脑报警，同时在内部启动一个硬核定时器，强制锁死PWM输入通道，让疲惫过热的系统强制进入一段时间的“强制冷静期”（tB）。这个冷却时间的长度由外部工程师通过连接在TB引脚上的电阻 RTB 灵活配置。遵循精密的数学模型：
RTB=8.25+0.15⋅tB95−tB(kΩ)
在这个公式的约束下，如果工程师接上一个150 kΩ的电阻，系统将在故障后锁定整整20毫秒才允许重新重启；如果由于震动导致该引脚悬空断路，为了绝对安全，系统默认触发最大长达95毫秒的禁闭期。这种精巧的硬件容错设计，充分体现了驱动系统在极端工况下的防御哲学。
第四章 能量的“重装铁骨”：封装工艺与材料科学的底层对决
即使我们在微观晶圆上雕刻出了最顶尖的SiC芯片，并配备了最聪明的ASIC中枢驱动大脑，如果它们仅仅被劣质的材料随意包裹，整个系统依然会在现实世界残酷的极寒、极热以及高频震动工况下迅速土崩瓦解。功率模块的“封装（Packaging）”工程，本质上是一门极限环境下的物理与化学艺术，就是为这些薄如蝉翼、娇贵无比的芯片，打造一副能够同时应对极度高温烧烤、超高压电场撕扯以及剧烈热胀冷缩物理形变的“重装铁骨”。
1. 陶瓷散热基板的生死博弈：热传导与应力撕裂的物理矛盾
在一块典型的62mm或ED3工业模块内部，碳化硅功率芯片在满载处理几十万瓦（例如300kW光伏逆变）的恐怖能量时，虽然效率极高，但不可避免地依然会产生数百瓦的集中废热。这些热量全部集中在几片只有小拇指指甲盖大小的半导体晶片表面，如果不能在瞬间将这些足以熔化锡焊的热量迅速抽走散发出去，芯片的结温（Tj）会在几秒钟内突破极限导致热失控烧毁。
因此，在芯片的正下方，必须垫一块极度特殊的材料：它必须能够“极速导热”（把热量传给底部的铝制水冷板），同时又必须具备“绝对的电气绝缘性”（防止芯片上几千伏的高压电通过散热器漏电击穿整个机柜）。能同时满足这两个自相矛盾物理特性的唯一材料，就是高级工业陶瓷。在陶瓷的上下表面通过高温烧结附着上厚厚的铜箔，就构成了模块跳动的心脏底座——覆铜陶瓷基板。
在过去很长一段工业史中，业界为了控制成本，长期妥协使用氧化铝（Al2O3）作为基础材料。氧化铝价格低廉，绝缘好，但它的导热率极度拉胯，仅有约24 W/mK，面对高功率密度、体积被极度压缩的SiC芯片时，氧化铝宛如一床厚重的棉被，热量根本散不出去。 后来，追求极限性能的工程师们不计成本地引进了氮化铝（AlN）陶瓷材料，其导热率瞬间狂飙至170 W/mK，堪称绝缘陶瓷界的热传导王者。但是，在残酷的现实应用中，AlN暴露出了一个极其致命的阿喀琉斯之踵：它太脆了。它的抗弯强度仅有可怜的350 N/mm2，断裂韧性极差。这意味着为了防止它在制造压接和运输震动中碎裂，工程师不得不将其做得很厚（典型厚度高达630 µm）。更为致命的是物理学上的“热膨胀系数不匹配”。在重载商用车经历极其寒冷的冬夜启动、然后在爬坡时芯片瞬间飙升至150°C，这种极寒与极热的交替循环每天都在发生。附着在陶瓷表面的金属铜与内部陶瓷的热膨胀速率完全不同，在经历了约1000次这样极端的温度冲击（Thermal Shock）拉扯后，脆弱的AlN覆铜板的铜箔与陶瓷层之间就会活生生地被撕裂、发生大面积分层（Delamination），导致原本畅通的热传导路径瞬间中断，模块随即在一阵青烟中彻底烧毁。
为了彻底终结这一行业梦魇，基本半导体在其Pcore™2全系列的顶级工业模块中，毫不妥协地全面引入了代表当今无机非金属材料科学巅峰的高性能氮化硅（Si3N4）AMB（活性金属钎焊，Active Metal Brazing）陶瓷基板技术。 单纯从数据上看，氮化硅的本征热导率（约90 W/mK）似乎逊色于氮化铝。但氮化硅拥有极其恐怖的机械韧性与强度（抗弯强度高达惊人的700 N/mm2，剥离强度 ≥10N/mm）。正是因为足够坚韧、不易碎裂，氮化硅基板在制造工艺上可以被加工得极其轻薄（典型厚度仅需360 µm，近乎AlN的一半）。 根据基础的物理热学法则，整体热阻等于材料厚度除以热导率。因为氮化硅厚度被大幅削减，其最终的整体热穿透阻力（热阻）竟然做到了与厚重易碎的氮化铝极其接近的优秀水平。更令系统工程师振奋的是，氮化硅的热膨胀系数（2.5 ppm/K）与晶圆材料极其匹配。在经过高达1000次的极度严苛温度冲击疲劳测试后，Si3N4 AMB基板表面的厚铜层依然死死地咬合在陶瓷骨架上，没有任何微观裂纹与分层现象发生。这种底层材料科学的硬核突破，彻底斩断了热应力撕裂的魔咒，赋予了基本半导体碳化硅功率模块足以抵抗岁月侵蚀、陪伴设备长达二十年的终极寿命保障。
为了让非材料学背景的读者更直观地感知这三种核心介质的降维差异，我们将关键物理参数提炼为下方的硬核对比表格：
| 核心物理材料指标 | 氧化铝陶瓷 (Al2O3) | 氮化铝陶瓷 (AlN) | 氮化硅陶瓷 (Si3N4) | 物理意义与对系统稳定性的决定性影响 |
|---|---|---|---|---|
| 热导率 (W/mK) | 24 | 170 | 90 | 决定瞬间疏导芯片废热的能力。AlN本征性能最强，但Si3N4通过极致减薄厚度完美弥补了这一差距。 |
| 抗弯强度 (N/mm2) | 450 | 350 | 700 | 抵抗底板变形与紧固安装应力的能力。Si3N4碾压级的强度使其成为商用车等高震动工况的唯一可靠选择。 |
| 断裂强度 (Mpa/m) | 4.2 | 3.4 | 6.0 | 决定了陶瓷材料抗击脆性开裂的微观物理韧性。 |
| 剥离强度 (N/mm) | 未提供 | ≥4 | ≥10 | 决定极限冷热交替循环拉扯下，铜箔是否会从陶瓷表面撕裂脱落。Si3N4表现出极端的物理咬合力。 |
| 热膨胀系数 (ppm/K) | 6.8 | 4.7 | 2.5 | 越接近硅及碳化硅芯片本身的膨胀系数，温度突变时产生的层间剪切内应力越小。Si3N4的系数堪称完美匹配。 |
| 表3：三种主流电力电子绝缘散热陶瓷基板的物理特性与机械应力参数极限对比 |
2. 封装架构的十字路口：HPD的结构局限与ED3在超高压时代的重装复兴
除了内部微观材料的博弈，整个模块的外部物理架构（外形封装）选择同样决定了车辆和工业装备的最终命运。在商用车（如纯电动重型卡车、大巴车、矿用重型工程机械）的电驱动系统为了追求更快的补能速度，正疯狂地从传统的400V向1000V甚至1250V超高压架构激进演进的历史浪潮中，业界关于模块封装形态的路线之争进入了白热化。在这场争论中，主要聚焦于轻量级明星HPD（HybridPACK™ Drive）封装与重工业霸主ED3（EconoDUAL™ 3）封装的正面碰撞。
HPD封装曾经是时代的宠儿。它凭借其内部高度集成、极致扁平紧凑的体积以及通过优化并联引脚实现的极低内部杂散电感（对高频开关极为友好），在400V至800V的乘用车（家用小轿车）主流市场中取得了无可争议的巨大成功，一度确立了行业统治地位。 但是，物理定律是不容逾越的。在长期的终端客户技术支持与应用推广中，倾佳电子臧越敏锐地捕捉到了这一核心痛点：商用车为了匹配即将全面铺开的兆瓦级超充网络（Megawatt Charging System, MCS），其直流母线电压正在迅速突破原有天花板，跃升至1000V到1250V的恐怖区间。当系统工程师试图将针对乘用车紧凑空间优化的HPD封装强行向上拓展、直接拔高应用于这些超高压重载商用车平台时，HPD封装在物理布局上的结构性弱点与安规绝缘配合（Insulation Coordination）上的致命缺陷被无情地放大了。
在HPD紧凑小巧的身躯上，外部连接极柱和引脚的物理间距被极限压缩。在电学安全规范中，有两个至关重要的生命线指标：电气间隙（Clearance，即两个不同电压的裸露金属导体之间，电弧直接击穿空气飞跃过去的最短空间距离）和爬电距离（Creepage，即电弧沿着绝缘外壳的固体表面缓慢爬行击穿的最短路径） 。在1200V以上的超高压工况下，尤其是在重型商用车和工程机械经常出没的高粉尘、高盐雾、极端潮湿的恶劣矿区环境中，原本设计给轿车使用的HPD模块，其极其狭窄的管脚间距根本无法提供足够的爬电距离，将面临极其恐怖的表面放电与电弧击穿风险。一旦发生拉弧击穿，轻则设备停机，重则直接引发电池包和逆变器的剧烈火灾。
在这个亟需极高安规冗余与绝对可靠性的超高压重载领域，外观看似有些传统、尺寸更为宽大的经典ED3（EconoDUAL™ 3）封装，凭借其深厚的结构底蕴，迎来了强劲的技术复兴。 正如基本半导体的Pcore™2 ED3系列模块所展现出的工业美学一样，ED3封装宽阔舒展的物理尺度，天生就为满足极高电压隔离等级提供了极其充裕的物理爬电距离与空气电气间隙。其粗壮结实的端子设计，不仅提供了傲视群雄的大电流持久承载能力，还能在车辆剧烈颠簸中抵抗沉重高压线缆拉扯带来的机械疲劳应力。搭载了最先进的第三代SiC全碳化硅芯片组，配合经过优化热扩散面积的厚重纯铜基底与坚不可摧的 Si3N4 AMB 陶瓷衬底，ED3模块不仅完美跨越了1250V超高压系统苛刻的绝缘安规门槛，更通过内部集成的精密NTC温度传感器网络和极其优秀的并联均流设计，完美契合了兆瓦级储能电站（ESS）、柔性直流输电固态变压器（SST）以及重载机车大型牵引逆变器在严苛工况下的全天候运转要求。在1200V以上的耐压级别，ED3模块已经当之无愧地成为了现代大功率电力电子工业中稳定压舱的“重装物理装甲”。
第五章 长期主义的残酷试金石：车规级极限可靠性验证与TCO价值决胜论
在现代重工业与新能源的语境下，技术的先进性最终必须转化为长期的系统可靠性与清晰的商业账本。无论一颗碳化硅芯片在实验室里测试出的理论参数多么华丽、开关频率多么令人惊艳，如果它不能在装车后，在沙漠的高温、东北的严寒、矿山的颠簸中，几十年如一日地稳定生存，它就仅仅是一件脆弱的实验室玩具，而毫无产业价值。
1. 跨越时间长河的终极验证：从AEC-Q101到严苛的TDDB寿命预测
为了向极度保守、将安全视为生命线的汽车工业与电网市场证明碳化硅器件的极限可靠性，基本半导体不仅推动其B2M/B3M系列核心单管与模块产品完成了极为严苛的AEC-Q101（全球汽车电子委员会针对车规级分立半导体器件制定的圣经级可靠性验证标准）及PPAP（生产件批准程序）的全面认证，更向材料物理学的极限发起了挑战，进行了深度探究本征失效机理的TDDB（经时介质击穿，Time-Dependent Dielectric Breakdown）极限测试分析。
在MOSFET的物理结构中，决定生死的关键屏障是极其微薄的栅极二氧化硅（SiO2）绝缘氧化层。这层只有几十纳米厚的透明物质，就像是三峡大坝最核心的防渗墙，它必须在极端电场的高压压迫下，数万小时不被击穿。TDDB测试的残酷逻辑在于，它并不模拟正常工况，而是通过仪器对器件栅极施加比正常工作大得多的极端高电压物理应力（例如逼近氧化层本征击穿临界电场的巨大电场力），人为加速氧化层内微观缺陷和电荷的积累，冷酷地观察和记录这道防渗墙最终会在多少个小时后因为材料内部结构的彻底疲劳而产生本征击穿（电流瞬间失控飙升）。
通过获取多组不同极端高压下材料崩溃的死亡数据，并在双对数坐标系下运用深奥的韦伯分布（Weibull Distribution）和热力学加速模型进行外推计算，基本半导体向业界公布的预测数据令人感到震撼甚至敬畏：在完全只考虑物理本征损耗失效的严谨模型下，其B2M器件如果在标准的 VGS=18V 驱动电压、且处于芯片结温 Tj=175∘C 的绝对极限高温地狱工况下持续不间断工作，其微观氧化层防渗墙的预期物理寿命（MTTF），理论上超过了令人窒息的 2×109 个小时。为了具象化这个庞大的天文数字，这相当于该器件在极限状态下可以连续不间断运行超过22.8万年而不发生本征击穿。 即便在更加贴近实际恶劣应用的HTGB（高温栅极持续偏压测试，检验栅极在高温长期的正负压下是否会漂移失忆）与极为变态的HTRB/HV-H3TRB（高压高湿高温反偏测试，在85°C、85%湿度的蒸笼环境下，长时间施加高达芯片承受极限的长期反向高压阻断）的长期高应力施加试验中——例如基本半导体将被测芯片施加高达110% BV（击穿电压）的超负荷超压状态，在高温烤箱中残酷折磨整整2500小时，这相当于AEC-Q101标准要求时间（1000小时）的四倍以上超长严酷等效应力考核后——取出芯片进行深度测试，其决定开关性能的关键生命指标，如开启阈值电压（VGS(th)）、漏电流（IDSS）和导通内阻（RDS(on)）的漂移量，依然被极其顽强地、死死地控制在了绝对安全的极小范围内（参数整体变化率 <5%）。这些毫无花哨、直击底层的硬核物理数据，为遍布荒野的兆瓦级超充桩、暴晒于烈日下的光伏逆变器等需要长达十年乃至二十年以上绝对无间断高强度运行的严苛大国重器场景，提供了无法被轻易撼动的底层安全背书。
2. 跨越单体价格迷雾：系统总体拥有成本（TCO）的战略级经济杠杆
即便在技术端展示了压倒性的物理优势，在商业落地阶段，许多初次接触宽禁带电力电子的终端采购总监或非技术背景的项目负责人，最直接的疑惑与阻力往往是异常现实的：“目前市场上同等电流等级的碳化硅（SiC）模块单颗绝对采购价格，依然显著比传统的硅基（Si）IGBT模块昂贵，为什么作为一家追求利润最大化的企业，我们还要花这笔大价钱去升级底层器件？”
真正能够解答这一商业诘问的终极密码，在于现代工业供应链中极其重要的总体拥有成本（TCO，Total Cost of Ownership）的底层经济学逻辑。客户花真金白银购买的，从来不仅仅是一颗孤立封装的元器件本身，而是这颗具备革命性特征的器件在植入特定电路结构（拓扑）后，所能撬动的极其巨大的系统级成本缩减价值与全生命周期收益。
基于这一商业底层逻辑的深度剖析，倾佳电子臧越致力于推动客户从目光短浅的单一器件BOM“价格战”泥潭，勇敢转身，迈向考量整个系统生态运行效率的TCO“价值战”。在长期评估数十个大型商用车电驱平台化或兆瓦级光伏/储能逆变器的项目案例中，一线应用推广者与行业资深观察者已经形成了深刻的战略共识，SiC带来的经济杠杆体现在以下三个不可忽视的巨大维度：
首先是被动储能元件的断崖式“瘦身”降本。由于SiC MOSFET天生没有IGBT那烦人的尾电流，可以在远超传统频率（例如将逆变器开关频率从传统的20kHz暴力拉升至70kHz乃至100kHz）的极高频斩波状态下轻松运行。在电力电子的物理公式中，频率越高，在每一个开关周期内需要储存和缓冲的能量就越少。这意味着原本在系统中占据巨大体积和惊人成本的外围“水库”（直流母线薄膜电容）和笨重的“飞轮”（用于平滑电流的庞大滤波铜线圈电感）的体积和重量，可以随着频率的提升呈现指数级的成倍缩减。这不仅在BOM表上直接抹去了巨额的昂贵纯铜铜材和特殊磁性铁芯采购成本，还使得终端设备的整体机箱尺寸缩小了一半以上，极大降低了整机的钣金外壳结构件成本与后期极其昂贵的物流运输及吊装施工成本。
其次是热管理冷却系统的极限降级与精简。损耗的每一次微小降低，都意味着巨大废热负担的解脱。我们以一个极其典型的商用两电平逆变器应用（例如大功率驱动电机或并网逆变）的硬核热力学仿真为例：在输出高达378kW强悍三相有功功率的极限满载工况下，采用基本半导体最新SiC模块（BMF540R12MZA3）的系统，其总转换效率高达99.38%；而如果采用国际一线大厂同等规格传统硅基IGBT的系统，其效率则跌落至98.79%。 对于非专业人士而言，不要小看这区区不到0.6%的表面效率差距。我们从热力学的反面去计算：100%−99.38%=0.62% 的废热发热率，对比 100%−98.79%=1.21% 的废热发热率。这冰冷的数据意味着，在输出同样做功的情况下，传统的IGBT系统作为无用废热散发到机箱内的能量，竟然是SiC系统的整整两倍！由于产生的废热直接腰斩减半，整个系统可以大幅度减小铝制压铸散热器的巨大体积，甚至在某些原本必须依赖庞大水泵、复杂防冻液循环管路才能勉强压住温度的极端系统中，现在凭借SiC的低损耗与175°C高耐结温特性，完全可以直接降维简配为成本极低、可靠性极高的简单风冷系统。这省下的整套复杂水冷循环系统的昂贵硬件成本和管路维护费用，足以轻松覆盖掉初期采购SiC芯片的全部差价溢价。
最后，也是最为震撼的长尾效应——设备全生命周期运行电费的暴跌与碳排放收益。在诸如国家级大型电网级储能（ESS）、全天候三班倒不停机运转的高端伺服电机、或电镀氧化等极其典型的常年高耗能工业电源行业中，系统运行无功损耗的任何一点微小降低，都直接挂钩着电表上每分每秒跳动的海量真金白银。把这每天24小时、每年365天、长达十年甚至二十年漫长生命周期内源源不断节省下来的庞大电费支出（以及由此衍生的碳排放指标收益）进行数学折现与叠加，财务报表将呈现出一个惊人的结论：当年为了拥抱新技术而额外付出的碳化硅器件初期采购溢价，往往在设备投入运转不到一年的极短时间里，就能被电费的结余彻底抹平、完全回收。而在此后长达十几年的岁月中，SiC带来的高效率，每一天都在为企业创造着纯粹的净利润。
终局的思辨：全面拥抱电力电子架构的宽禁带大时代
纵观整个人类浩瀚的科技发展史与每一次工业革命的脉络，每一次底层材料科学的微观物理突破，必将在宏观现实世界中引发一场摧枯拉朽、重塑全行业格局的工业技术风暴。
从上个世纪笨重庞大且脆弱的真空电子管，到硅基时代一统江湖、支撑起现代工业骨架的晶闸管与IGBT巨兽，再到今天在晶圆体上熠熠生辉、突破物理天花板的碳化硅（SiC）宽禁带功率器件，电力电子技术正在经历一场从追求单一电流容量的“力大砖飞”，向追求极致功率密度、超高频、高效率能量微观雕刻的深刻范式转移。
在这场轰轰烈烈的能源转换技术革命中，通过将最前沿、性能最强悍的SiC MOSFET芯片、极具智慧与防御纵深的有源驱动硬件保护机制（如智能软关断SSD与有源米勒钳位）、跨时代的卓越材料科学封装（如免疫热应力撕裂的 Si3N4 AMB 氮化硅陶瓷基板），以及历经时间检验的精妙数学拓扑结构进行高度深度的有机结合，我们人类终于得以在更微小、更轻盈的物理空间内，安全、从容且极致高效地驾驭上千伏特电压、数百安培洪流的庞大能量。
在这个波澜壮阔的新能源电气化大航海时代，我们有充分的理由相信，随着诸如基本半导体等底层原厂在材料生长、芯片流片工艺上的持续深耕迭代，伴随着青铜剑等核心驱动系统在算法与抗干扰隔离上的智慧加持，再辅之以高度专业化的本土代理与技术服务商在应用端构筑的坚实生态支撑，整个电力电子行业必将冲破旧有的桎梏，迎来一个更加澎湃、更加自主可控且充满无限可能与光明的浩瀚未来。
