随着边缘计算与AI技术的深度融合，高端边缘微模块1柜作为数据中心算力的关键节点，其内部供配电系统的稳定性、功率密度及能效直接决定了整体算力输出的连续性与经济性。功率MOSFET作为电源转换、负载开关及保护电路的核心，其选型需在严苛的空间限制与长期满载运行要求下，实现效率、热管理与可靠性的极致平衡。本文针对高端边缘微模块1柜的高密度、高可靠及智能化管理需求，以场景化、系统化为设计导向，提出一套完整、可落地的功率MOSFET选型与设计实施方案。
一、选型总体原则：空间约束下的性能最大化
在微模块1柜的有限空间内，MOSFET选型需优先考虑功率密度与散热效率的协同，在电气性能、封装尺寸及长期可靠性间取得精密平衡。
1. 电压与电流裕量设计
依据柜内常见的12V/48V母线及高压AC-DC前端输入，选择耐压值留有充足裕量的器件，以应对电网波动、负载阶跃及感性反冲。电流规格需根据负载的持续与峰值功耗进行严格降额设计，确保在高温环境下仍稳定运行。
2. 低损耗与高频化
高功率密度要求极高的转换效率。优先选择低导通电阻(R_ds(on))与低栅极电荷(Q_g)的器件，以降低传导与开关损耗，支持更高开关频率，从而减小无源元件体积，提升功率密度。
3. 封装与热阻优化
在紧凑布局中，封装的热阻(R_thJA)和寄生参数至关重要。优选DFN、TSSOP等贴片封装，利用PCB铜箔作为主要散热路径，实现高效散热与低电磁干扰。

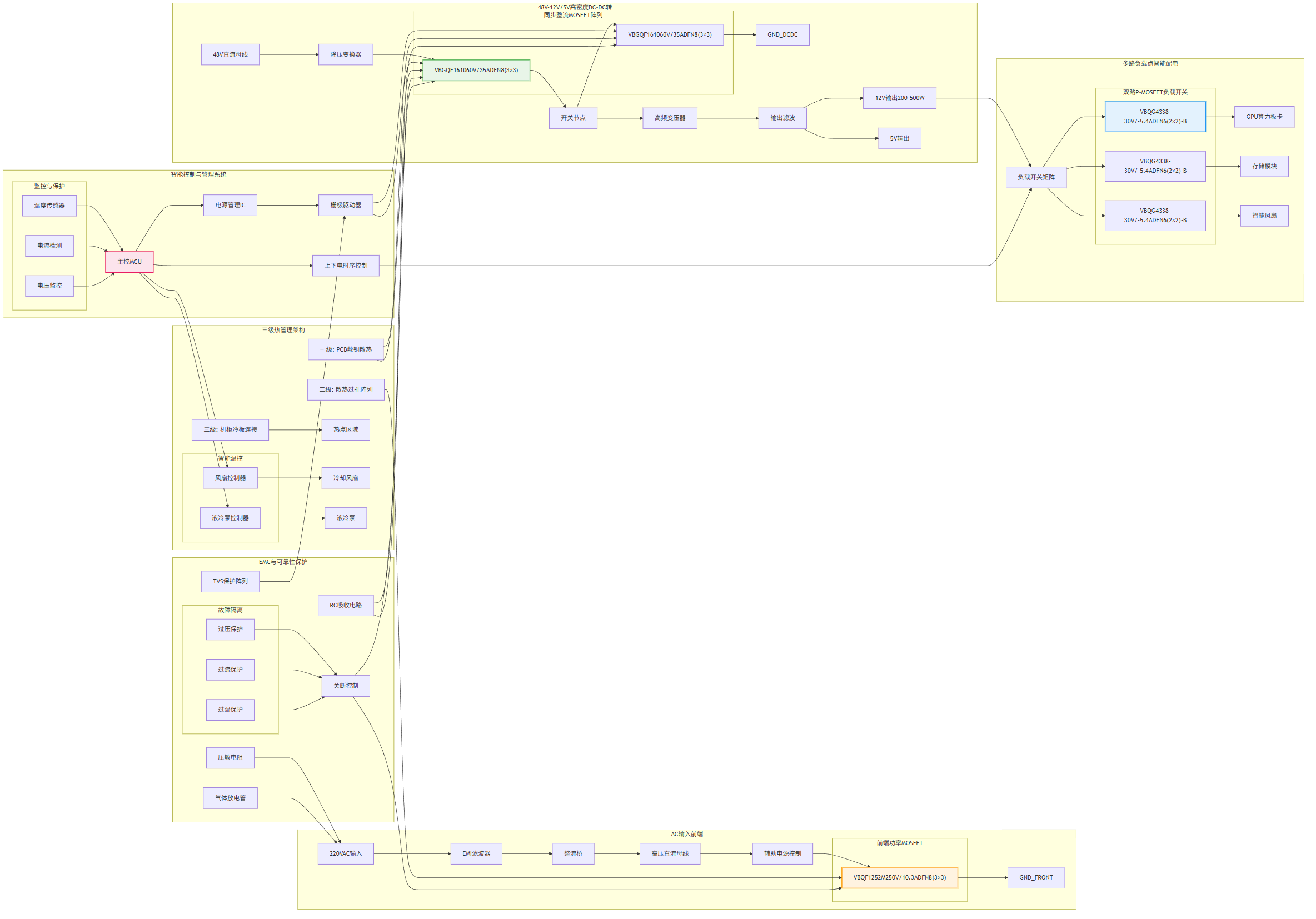

图1: 高端边缘微模块 1 柜 方案与适用功率器件型号分析推荐VBQG4338与VBGQF1610与VBQF1252M与产品应用拓扑图_01_total
4. 环境适应性与寿命
微模块柜常部署于多种环境，要求器件具备宽工作结温范围、高抗浪涌能力及优异的长期参数稳定性，以支持7×24小时不间断运行。
二、分场景MOSFET选型策略
高端边缘微模块1柜内部电源架构复杂，主要可分为：DC-DC核心电源转换、负载点(PoL)开关控制、以及辅助管理与保护电路。需针对不同场景精准选型。
场景一：48V至12V/5V高密度DC-DC转换(200W-500W)
此为算力板卡供电核心，要求高效率、高功率密度及优异的热表现。
- 推荐型号：VBGQF1610(Single-N，60V，35A，DFN8(3×3))
- 参数优势：
- 采用SGT工艺，R_ds(on)低至11.5mΩ(@10V)，传导损耗极低。
- 60V耐压完美适配48V母线，留有充足裕量应对电压尖峰。
- DFN8(3×3)封装热阻小，寄生电感低，利于高频同步整流拓扑。
- 场景价值：
- 支持500kHz以上开关频率，显著减小变压器与滤波器体积，提升功率密度。
- 高效率(>97%)减少散热压力，支持柜内高密度布局。
- 设计注意：
- 需搭配高性能同步整流控制器，优化死区时间。
- MOSFET散热焊盘必须连接大面积底层铜箔并打散热过孔。

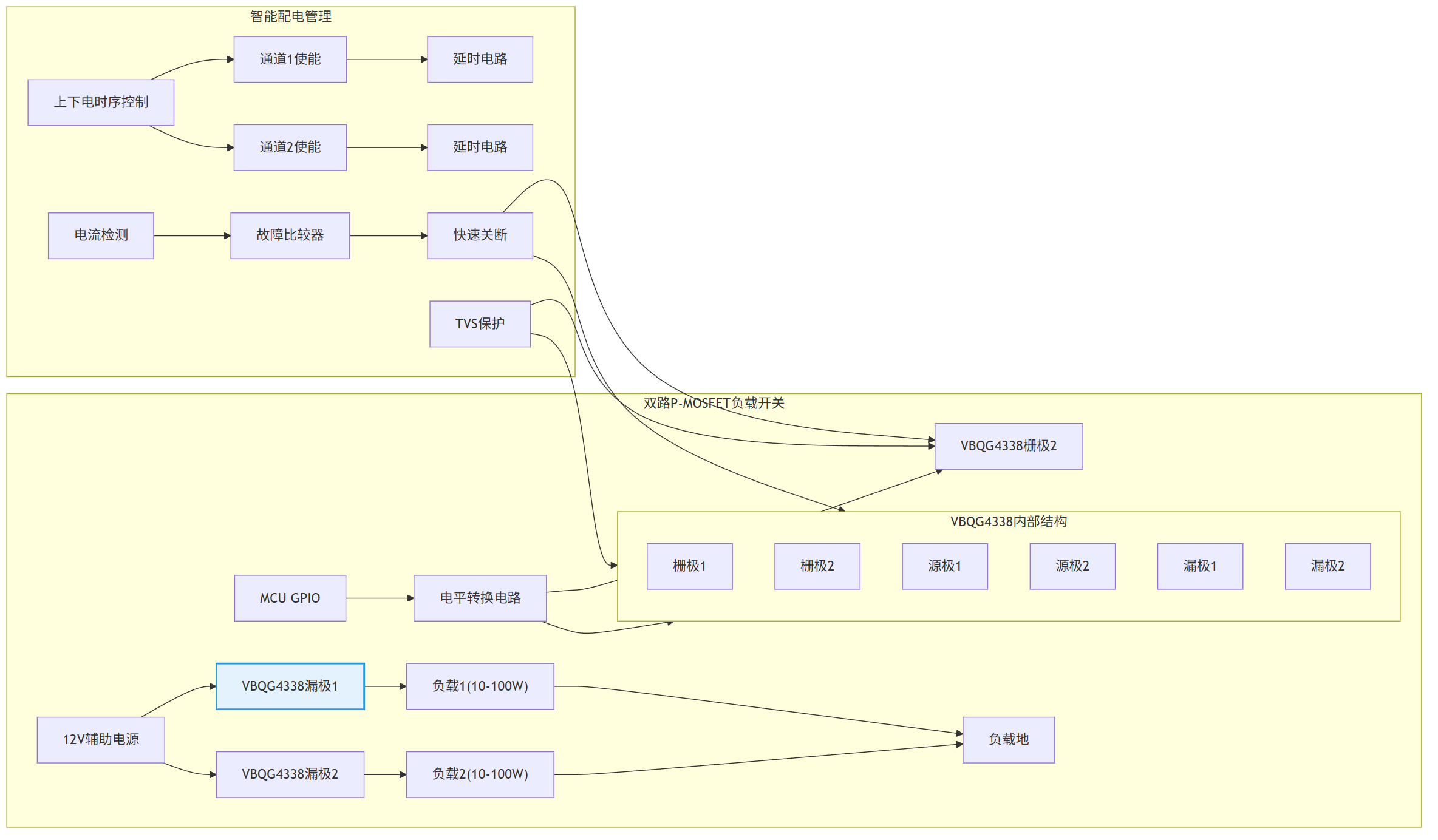

图2: 高端边缘微模块 1 柜 方案与适用功率器件型号分析推荐VBQG4338与VBGQF1610与VBQF1252M与产品应用拓扑图_02_dcdc
场景二：多路负载点(PoL)智能配电与开关(每路10W-100W)
用于对GPU、存储模块、风扇等负载进行精确的上下电时序管理与故障隔离，要求低导通压降、小体积及易驱动。
- 推荐型号：VBQG4338(Dual-P+P，-30V，-5.4A，DFN6(2×2)-B)
- 参数优势：
- 集成双路P-MOSFET，节省布局空间，简化多路电源路径设计。
- R_ds(on)低至38mΩ(@10V)，导通损耗小。
- 紧凑的DFN6(2×2)封装，热阻低，适合高密度板卡布局。
- 场景价值：
- 可实现多路负载的独立智能通断与能耗管理，提升系统能效与可靠性。
- P沟道配置便于实现高侧开关，避免负载共地干扰，简化控制逻辑。
- 设计注意：
- 需设计电平转换驱动电路，确保栅极完全开启。
- 每路输出应集成电流检测与TVS保护，实现快速故障隔离。
场景三：AC输入前端整流与辅助电源控制
用于交流输入侧的有源钳位、待机电源控制等，要求高耐压、高可靠性及良好的抗浪涌能力。
图3: 高端边缘微模块 1 柜 方案与适用功率器件型号分析推荐VBQG4338与VBGQF1610与VBQF1252M与产品应用拓扑图_03_pol
- 推荐型号：VBQF1252M(Single-N，250V，10.3A，DFN8(3×3))
- 参数优势：
- 250V高耐压，适用于220VAC整流后母线场景，裕量充足。
- R_ds(on)仅125mΩ(@10V)，在高压器件中导通性能优异。
- DFN8封装提供了良好的散热能力，优于传统插件封装。
- 场景价值：
- 可用于有源钳位或PFC辅助电路，提升前端能效与功率因数。
- 高可靠性保障了输入侧在电网波动下的稳定运行。
- 设计注意：
- 布局时需注意高压爬电距离与电气间隙。
- 栅极驱动回路需加强隔离与保护，防止高压串扰。
三、系统设计关键实施要点
1. 驱动与布局优化
- 高压大电流MOSFET(如VBQF1252M)：必须使用隔离型或驱动能力强的专用驱动IC，确保快速开关并防止直通。
- 多路集成MOSFET(如VBQG4338)：每路栅极建议采用独立RC滤波与上拉电阻，增强抗干扰能力，防止误触发。
- 高密度布局：充分利用多层PCB的内层地平面和电源平面进行屏蔽与散热，关键功率回路尽可能短而粗。
2. 热管理设计
- 分级散热策略：核心功率器件(如VBGQF1610)依托PCB大面积铜层、散热过孔阵列，必要时连接至机柜冷板。辅助开关器件通过局部敷铜自然散热。
图4: 高端边缘微模块 1 柜 方案与适用功率器件型号分析推荐VBQG4338与VBGQF1610与VBQF1252M与产品应用拓扑图_04_protection
- 智能温控：结合柜内温度传感器数据，动态调整风扇转速或进行负载降额，确保MOSFET结温始终在安全范围内。
3. EMC与可靠性提升
- 噪声抑制：在开关节点并联高频陶瓷电容吸收振铃，为感性负载配置续流二极管和磁珠。
- 多重防护：所有栅极配置TVS管防静电，电源入口设置压敏电阻和气体放电管防浪涌。关键电路实施过流、过压、过温保护。
四、方案价值与扩展建议
核心价值
1. 极致功率密度：通过高频低损耗器件与紧凑封装的组合，在有限空间内实现更高功率输出，支持算力持续升级。
2. 智能化电源管理：多路独立开关控制支持精细化的负载能耗管理与故障隔离，提升系统可用性。
3. 全生命周期高可靠：从高压输入到低压输出全链路裕量设计，配合高效散热与多重防护，满足边缘严苛环境下的长期稳定运行。
优化与调整建议
- 功率升级：若单路DC-DC功率需求超过500W，可考虑并联VBGQF1610或选用电流规格更大的同类器件。
- 集成化演进：对于更复杂的多相PoL电源，可评估采用集成驱动与保护功能的智能功率级模块。
- 极端环境加固：对于部署于工业或户外环境的微模块，可优先选择车规级或工业级器件，并加强三防处理。
- 数字化监控：可结合MOSFET内置的温度传感器或外置监测电路，实现电源状态的实时预测性维护。
功率MOSFET的选型是构建高端边缘微模块1柜高效、紧凑、可靠供配电系统的基石。本文提出的场景化选型与系统化设计方法，旨在实现功率密度、能效与可靠性的最佳统一。随着宽禁带半导体技术的发展，未来可在更高频、更高效率的应用点探索GaN器件的引入，为下一代边缘算力基础设施的革新提供强大动力。在数字化与智能化浪潮下，坚实的硬件设计是保障边缘算力无处不在且始终在线的重要支柱。
