应用背景
随着AI产业的迅猛发展，全球数据中心建设也驶入快车道，光模块速率已快速迈入400G、800G乃至1.6T的新时代。在这一浪潮中，电吸收调制方案（EML）与硅光集成方案凭借各自独特优势，在数据中心光模块市场中占据着举足轻重的位置。
上海贝岭此次推出全新4通道模拟前端芯片——BL1035，专为400G/800G EML方案量身打造，助力数通市场迈上新台阶。
芯片介绍
BL1035内部集成多通道电流型DAC、多通道电压型DAC、多通道ADC及内部参考电压，具备电流/电压驱动、电流/电压监控、过温/过压/过流告警上报等丰富功能。
BL1035功能框图
凭借低功耗、小尺寸、高集成度与宽工作温度范围的出色表现，BL1035成为光模块中实现一体化低成本控制方案的理想之选。

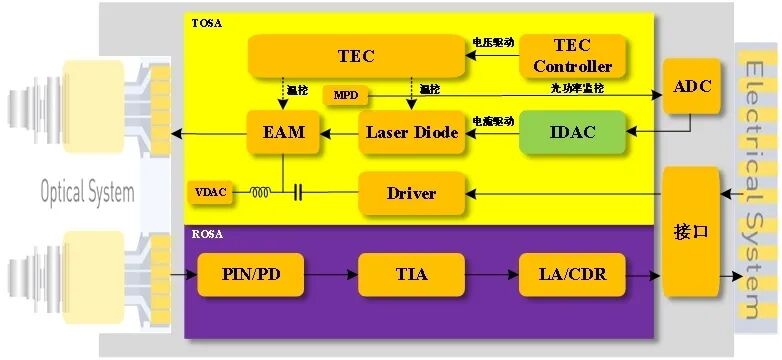

BL1035在EML光模块中的位置
主要功能
电流型DAC
为最多4路DFB激光器提供最大200mA的低噪声偏置电流，同时兼具低功耗特性；每路激光器前向电压可通过内部ADC监控。
IDAC在系统中位置
4通道，12bit
每路最大200mA
Headroom低至300mV@200mA
噪声：8.9μApp(0.1Hz-10Hz)，噪声谱密度42nA/√Hz@1kHz
优异的温度特性：10ppm/℃（typical）

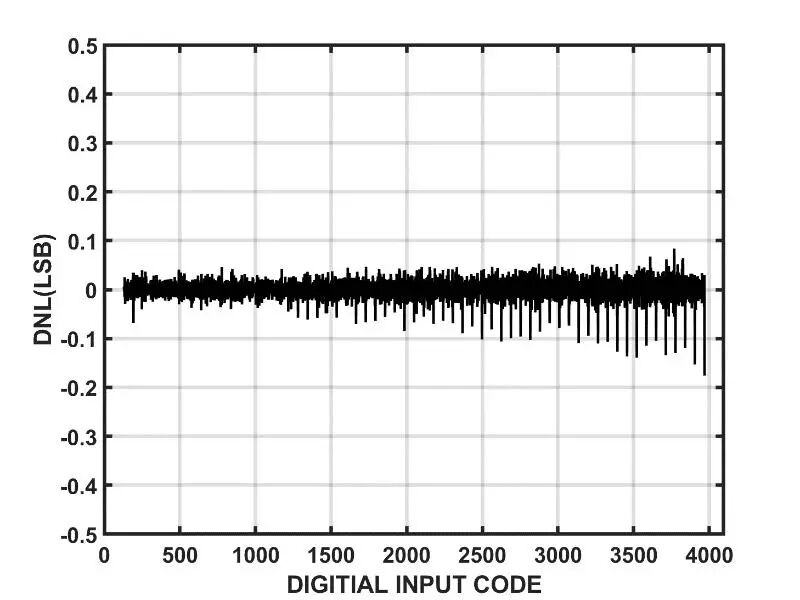

IDAC DNL性能

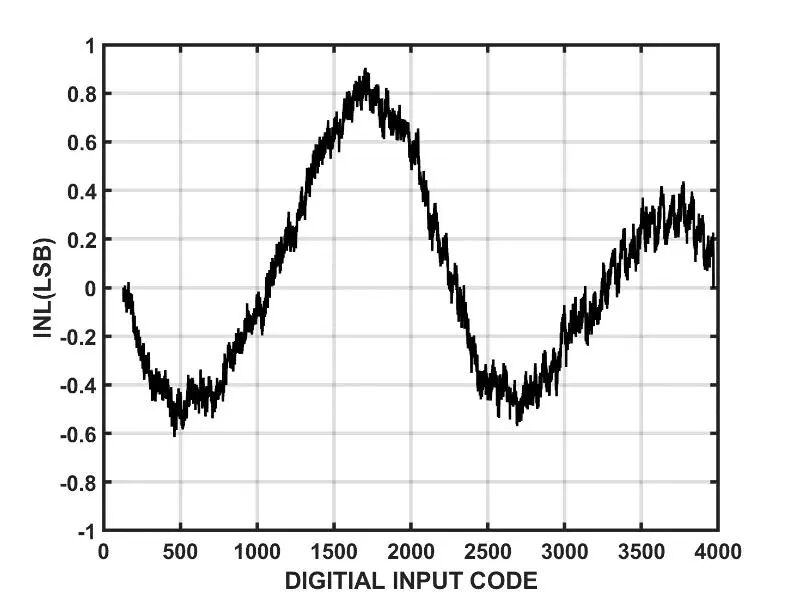

IDAC INL性能

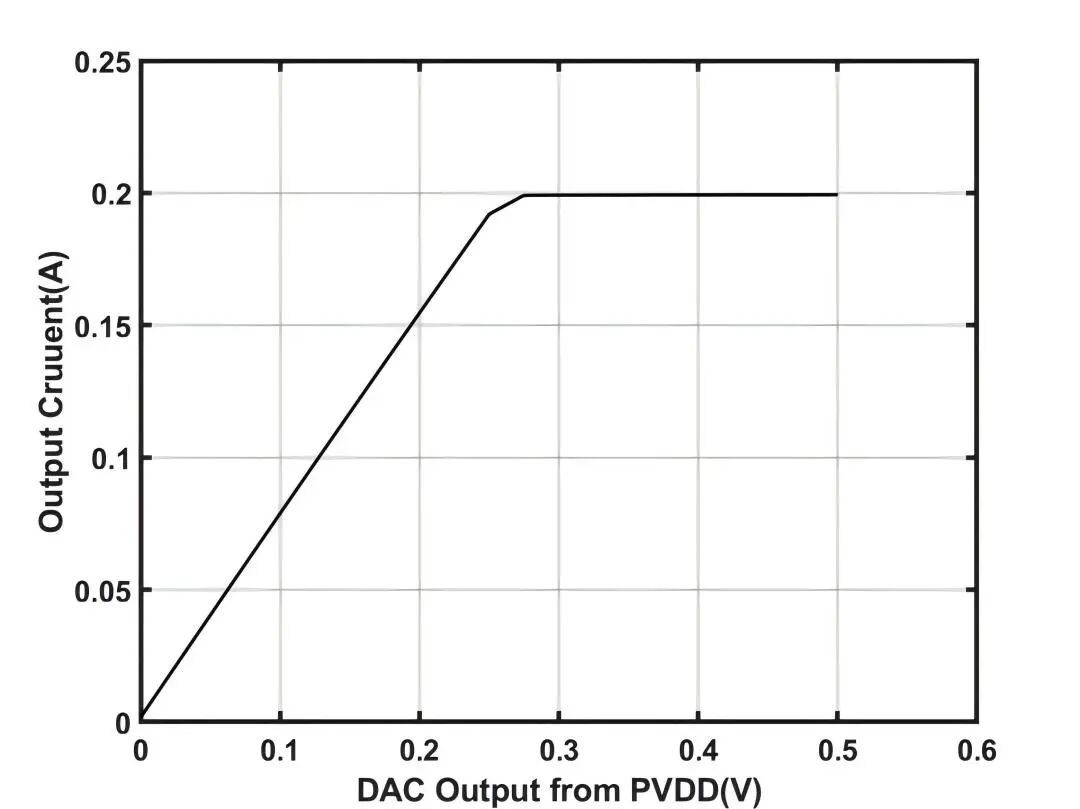

IDAC headroom测试结果

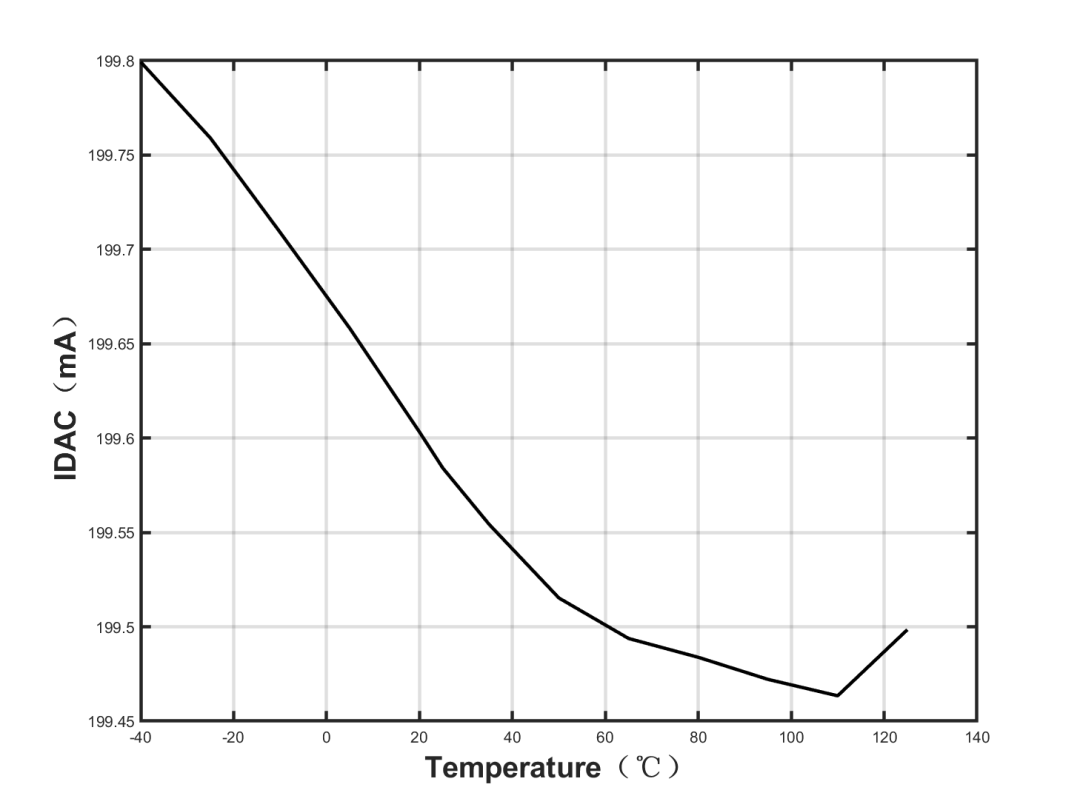

IDAC 温漂曲线
向右滑动查看更多
电压型DAC
为最多4路电吸收调制器提供偏置电压，每路调制器负载电流可通过内部ADC监控。

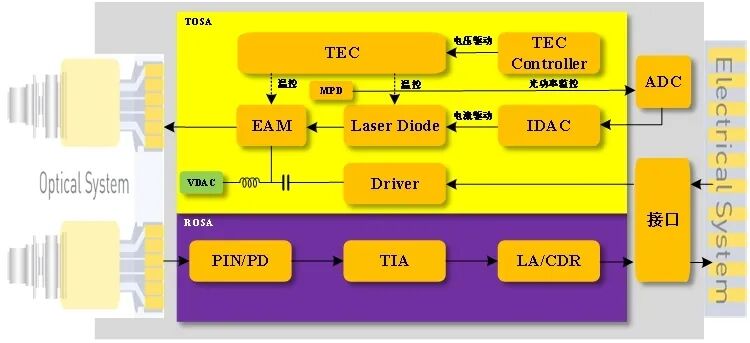

VDAC在系统中位置
4通道，12bit
多档位选择：0~+2.5V，0~+5V，-2.5~0V，-5~0V
带载能力：最大±50mA
噪声：62μVpp(0.1Hz-10Hz)，噪声谱密度814nV/√Hz@1kHz
优异的温度特性：6ppm/℃（typical）
VDAC DNL性能

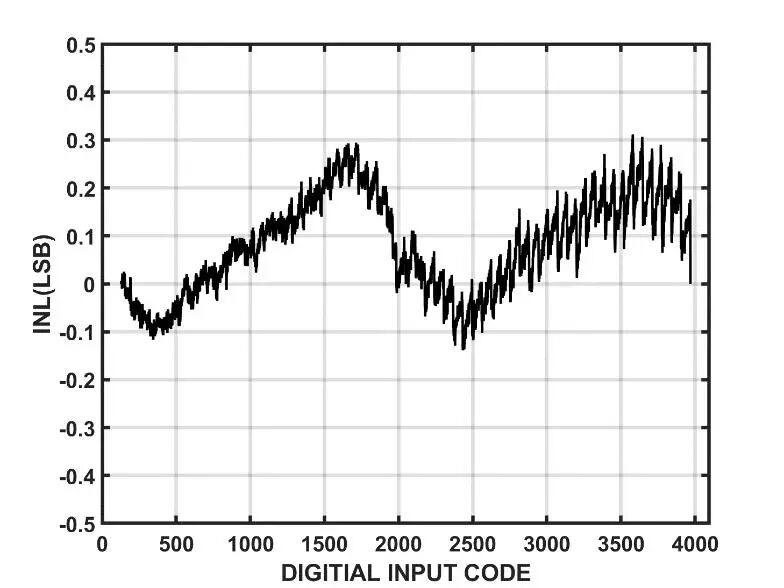

VDAC INL性能

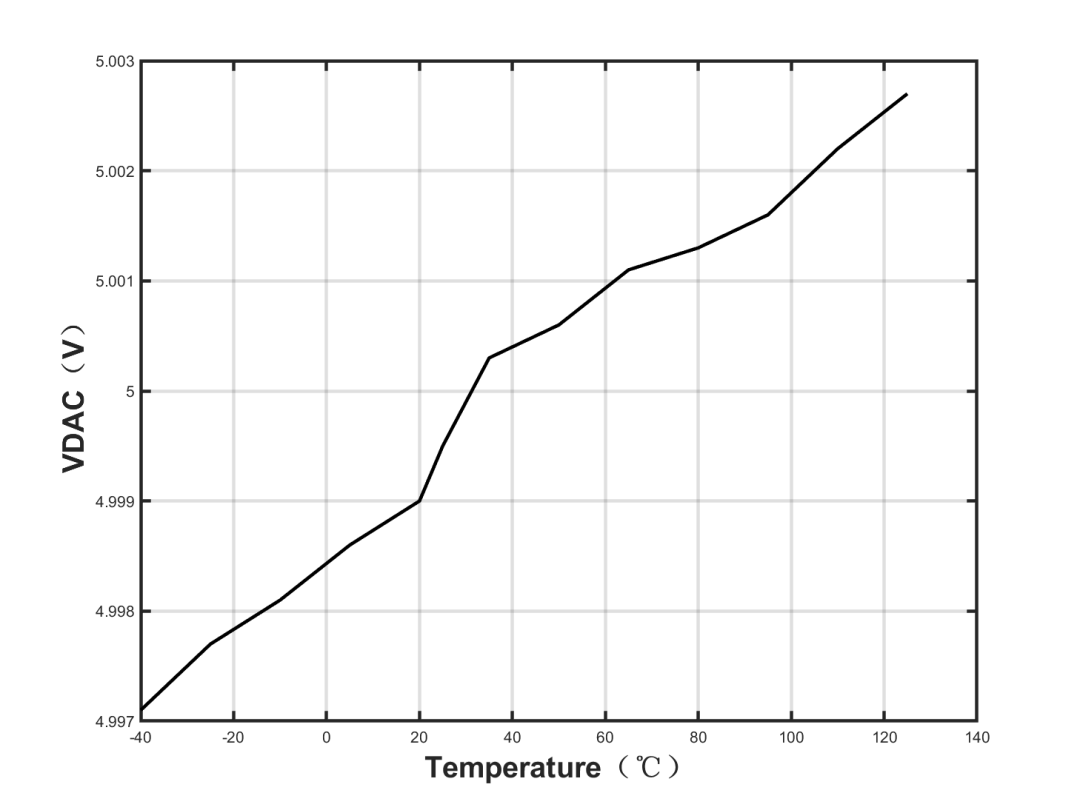

VDAC 温漂曲线
向右滑动查看更多
多通道ADC
可实现IDAC电压、VDAC电流、4路外部通道轮询检测，每通道可独立设置超限阈值、采样时间、平均次数。

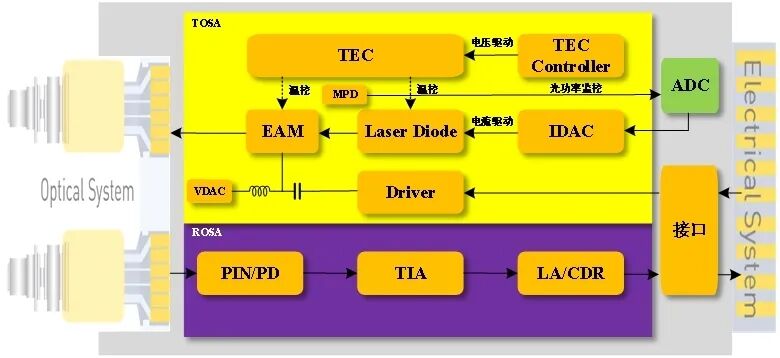

ADC在系统中位置
12bit，1MSPS
4路外部输入管脚，4路IDAC电压监测，4路VDAC电流检测
集成可编程阈值告警

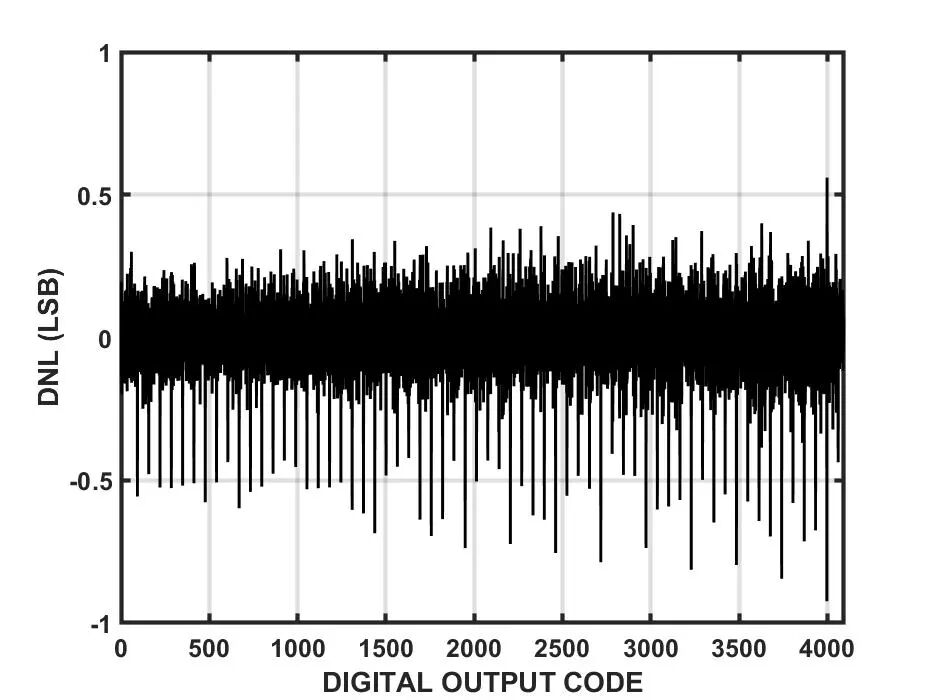

ADC DNL性能

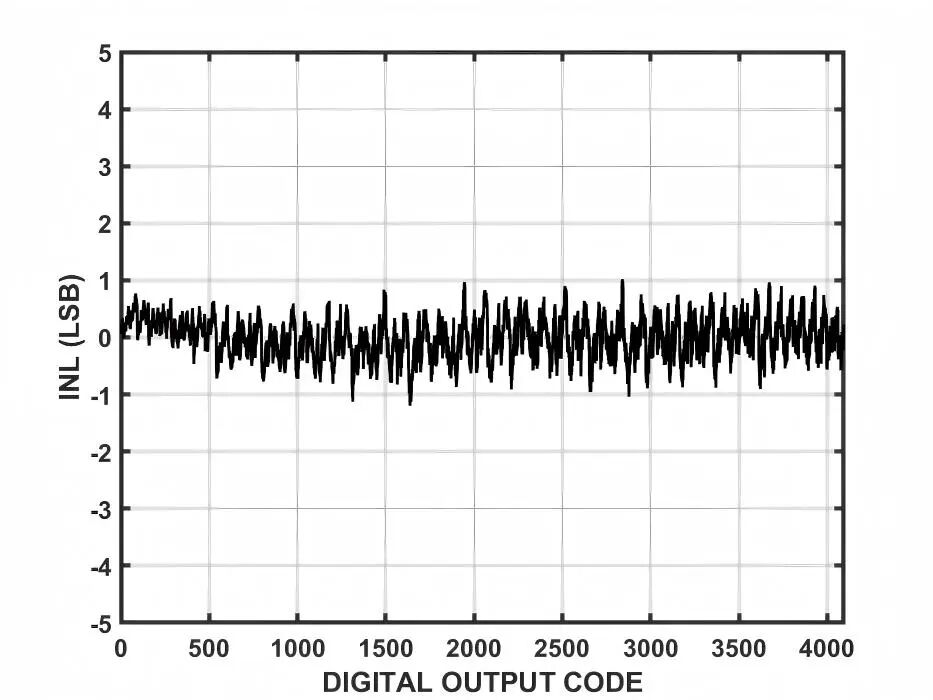

ADC INL性能
向右滑动查看更多
可编程序列器
最多支持48通道自定义轮询检测
每通道转换时间、平均次数、超限阈值独立配置
内置 2.5V 参考电压
优异的温度特性6ppm/℃（typical）

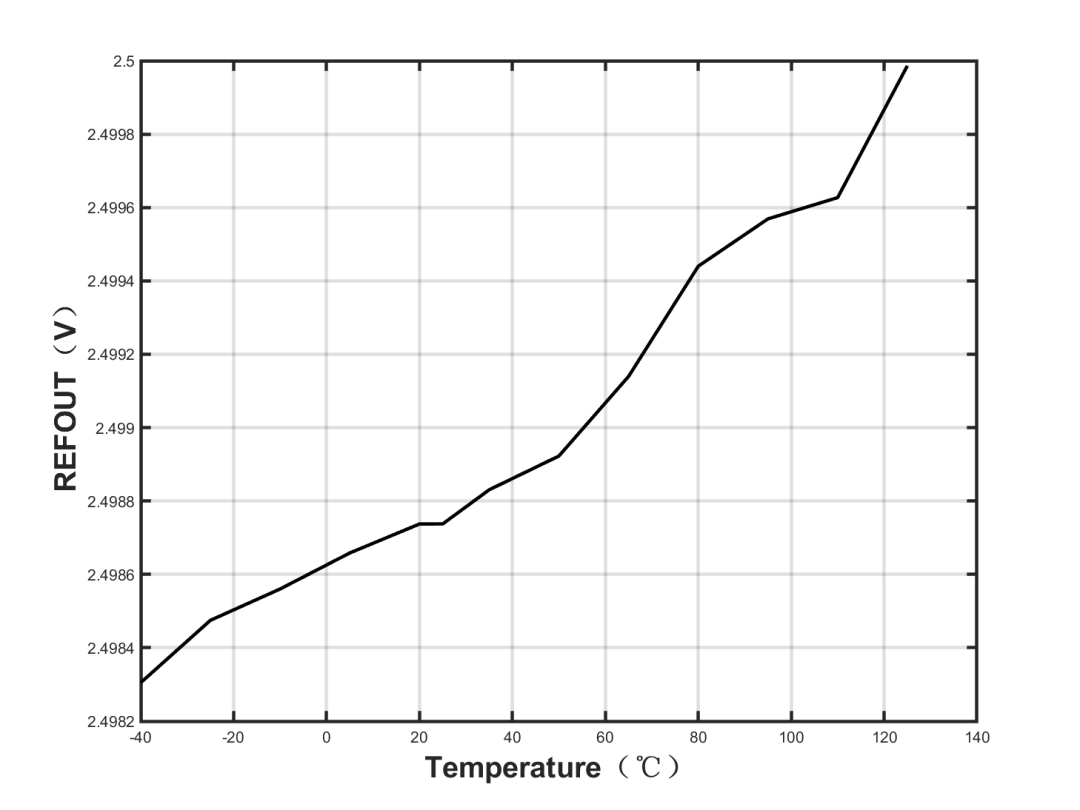

REF温漂特性
通信接口
SPI（20MHz）/I2C（400kHz）
支持自适应模式检测

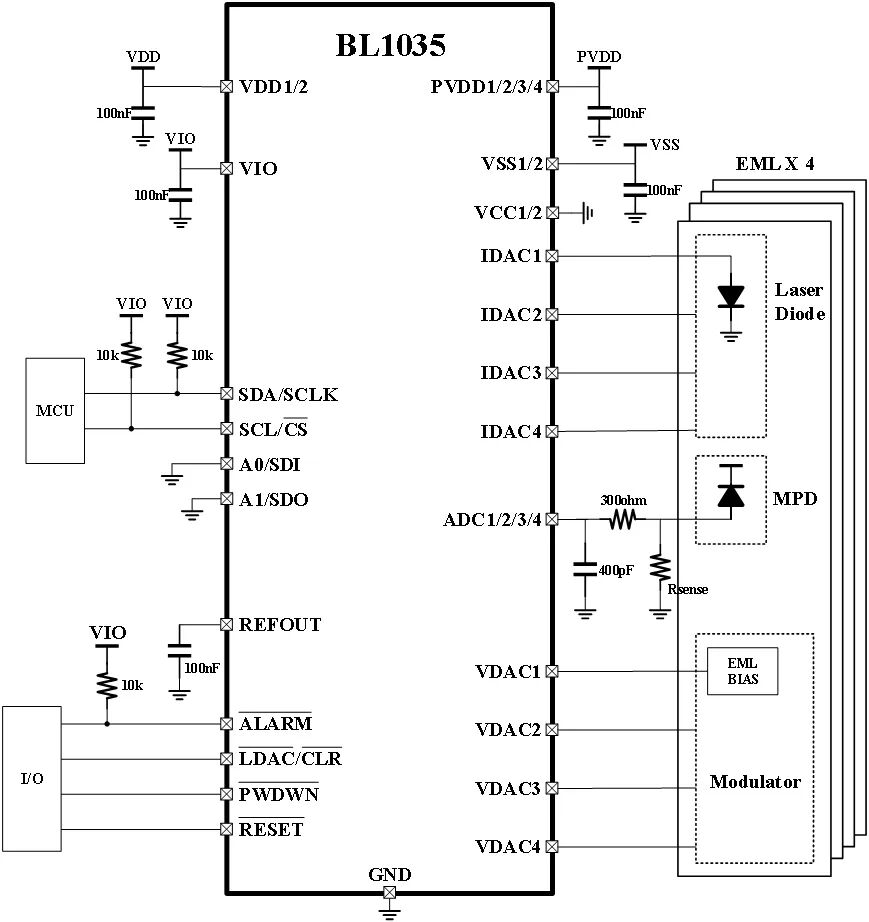

典型应用图
产品型号
| 型号 | 封装形式 | 工作温度范围 |
| BL1035 | WLCSP36 | -40~125℃ |
