PLC 点位不够用？
远距离 IO 布线成本高？
模拟量信号干扰大、精度差？

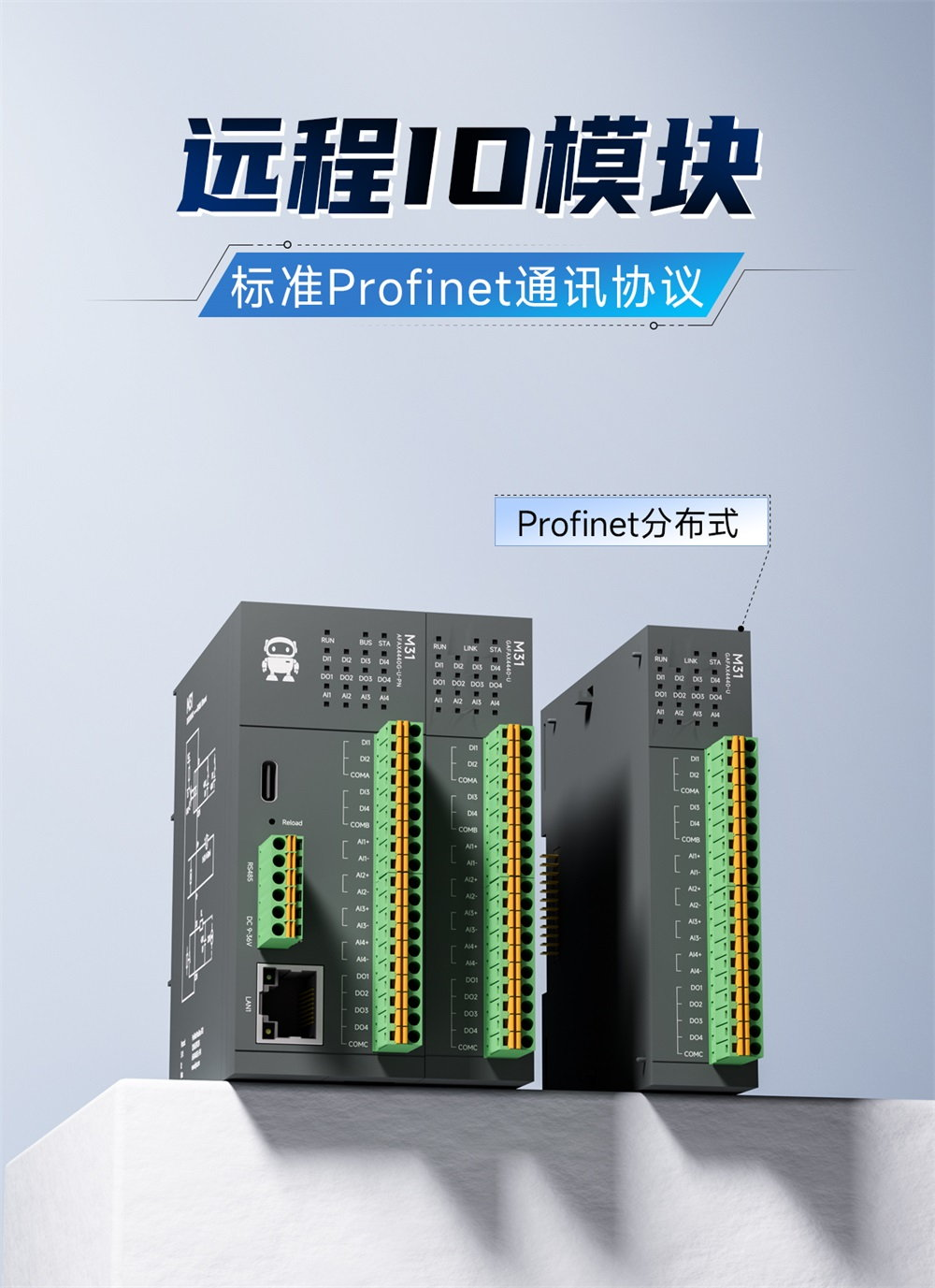

M31-U-PN 系列 Profinet 分布式 IO 主机——亿佰特专为西门子 PLC 打造的灵活 IO 扩展方案。支持标准 Profinet 协议，模块化拼接设计，最大可扩展 16 个 IO 模块，开关量、模拟量、热电阻任意组合，让您按需配置、轻松扩展、稳定采集。
产品型号：
M31-XFXX0800G-U-PN
M31-XAXX0A00G-U-PN
M31-XBXX0A00G-U-PN
M31-XXXA0008G-U-PN
M31-XXXB0008G-U-PN
M31-XDXX0600G-U-PN
核心亮点：三大特性，直击工业现场痛点
痛点一：PLC 本体 IO 点数不足，扩展成本高
- 灵活扩展：最大可接入16 个 IO 扩展模块（含主机），IO 点数最大支持256 位。

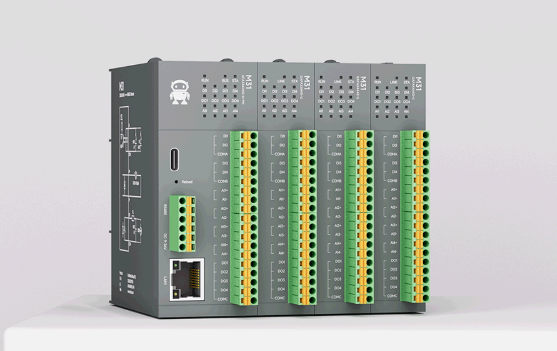

- 模块化拼接：开关量输入输出、模拟量输入输出、PT100 热电阻等模块可任意组合，无需更换整个系统。

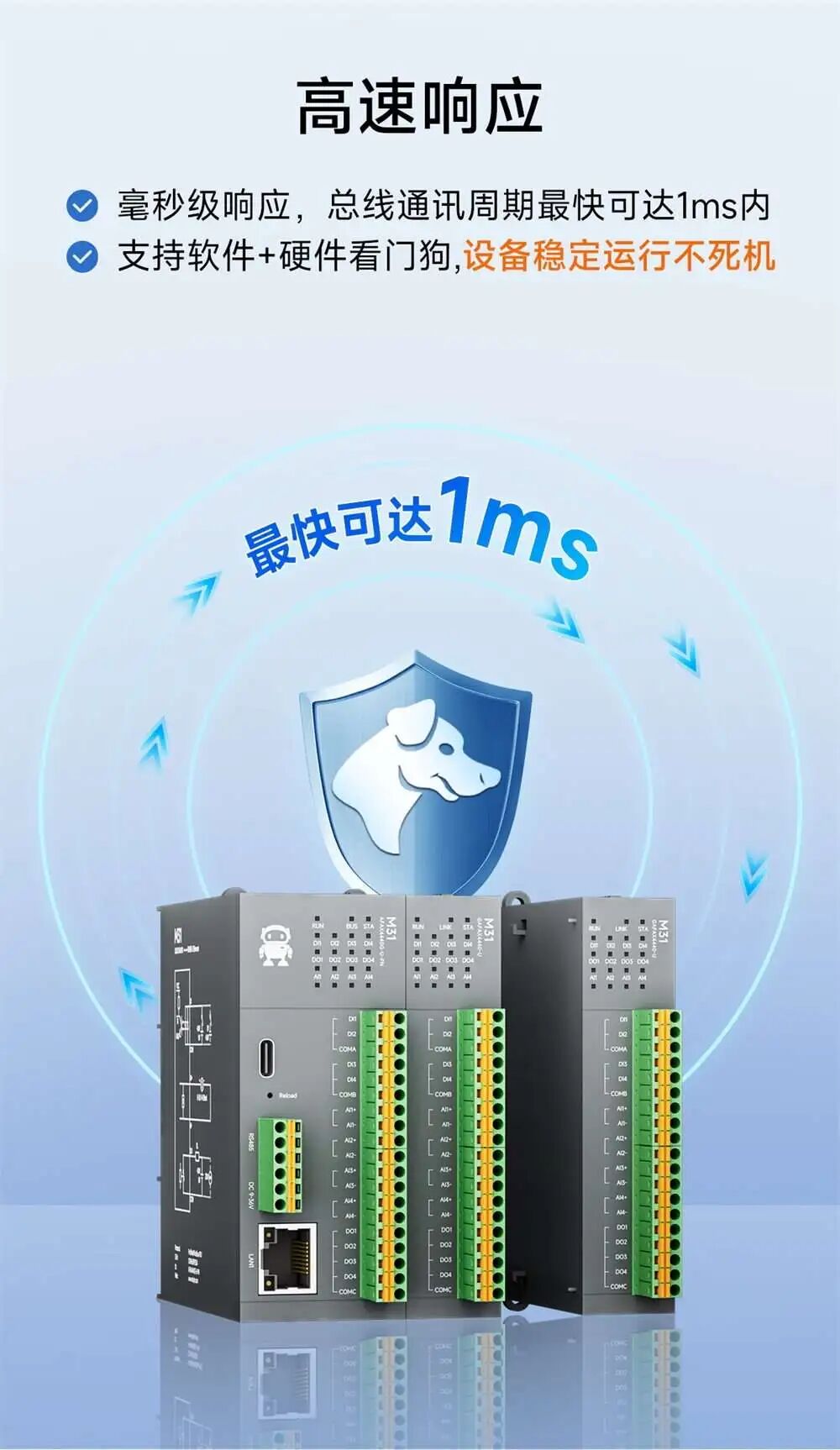

- 高速内部总线：最快可达1ms响应，满足实时控制需求。
痛点二：远距离信号传输衰减、易受干扰

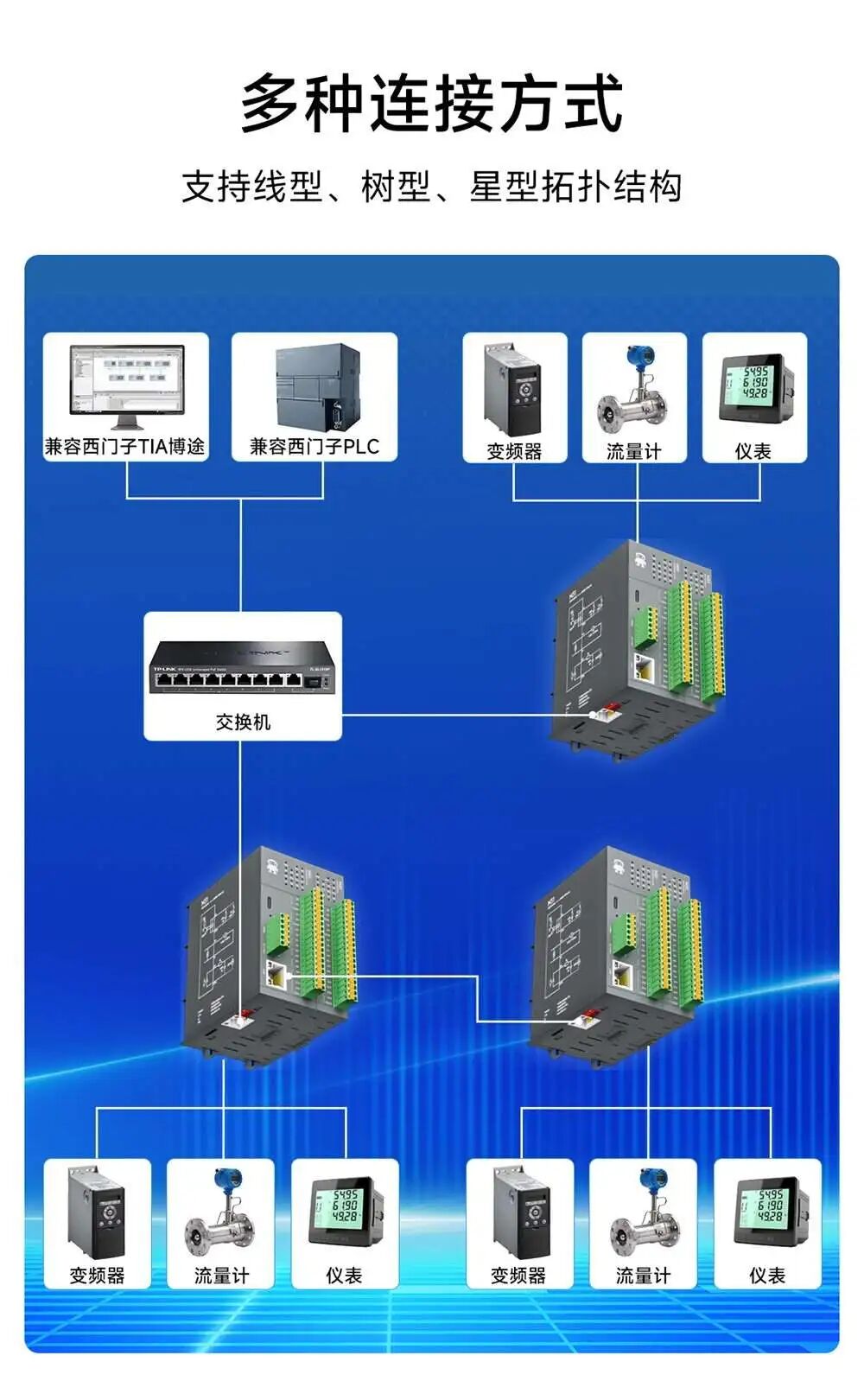

- Profinet 工业以太网：双网口 10/100M 自适应，内置交换机功能，支持星型/线型拓扑，通信距离远、抗干扰强。
- 高精度差分模拟量：AI 分辨率16 位，差分精度1‰（单端 3‰），支持 ±20mA、±10V 等宽量程。
- 全面隔离防护：IO 输入输出、RS485、电源均隔离，符合 EMC 三级防护标准，防雷击浪涌、快速脉冲群。
痛点三：配置复杂，与西门子 PLC 集成困难
- 标准 GSDML 集成：提供 GSDML 文件，一键导入博图 (TIA Portal) 或 stEP7，免代码读写 IO 端口。
- 丰富参数可调：DI 滤波时间、AI 滤波等级/量程、DO 故障输出保持/复位、AO 上电/故障预设值、PT100 温度补偿/单位/滤波等均可通过 PLC 软件直接配置。

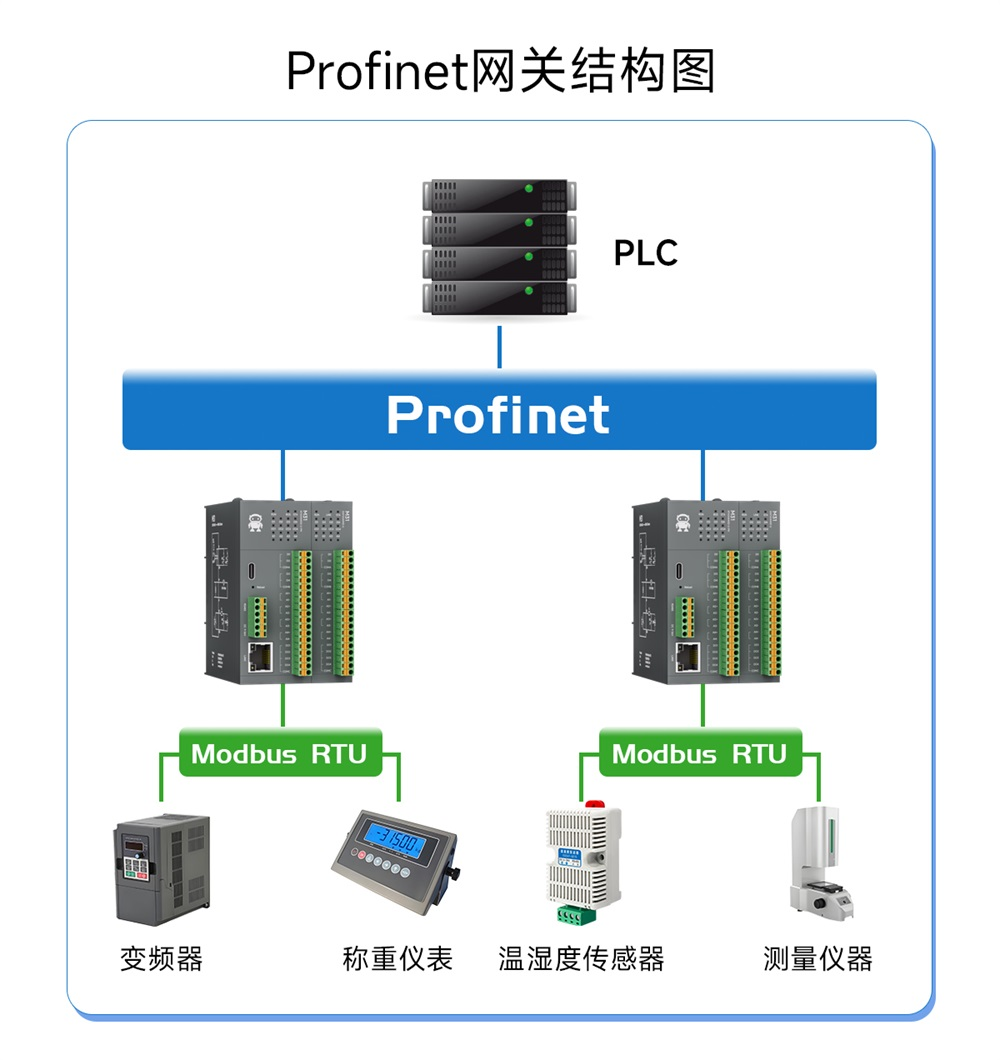

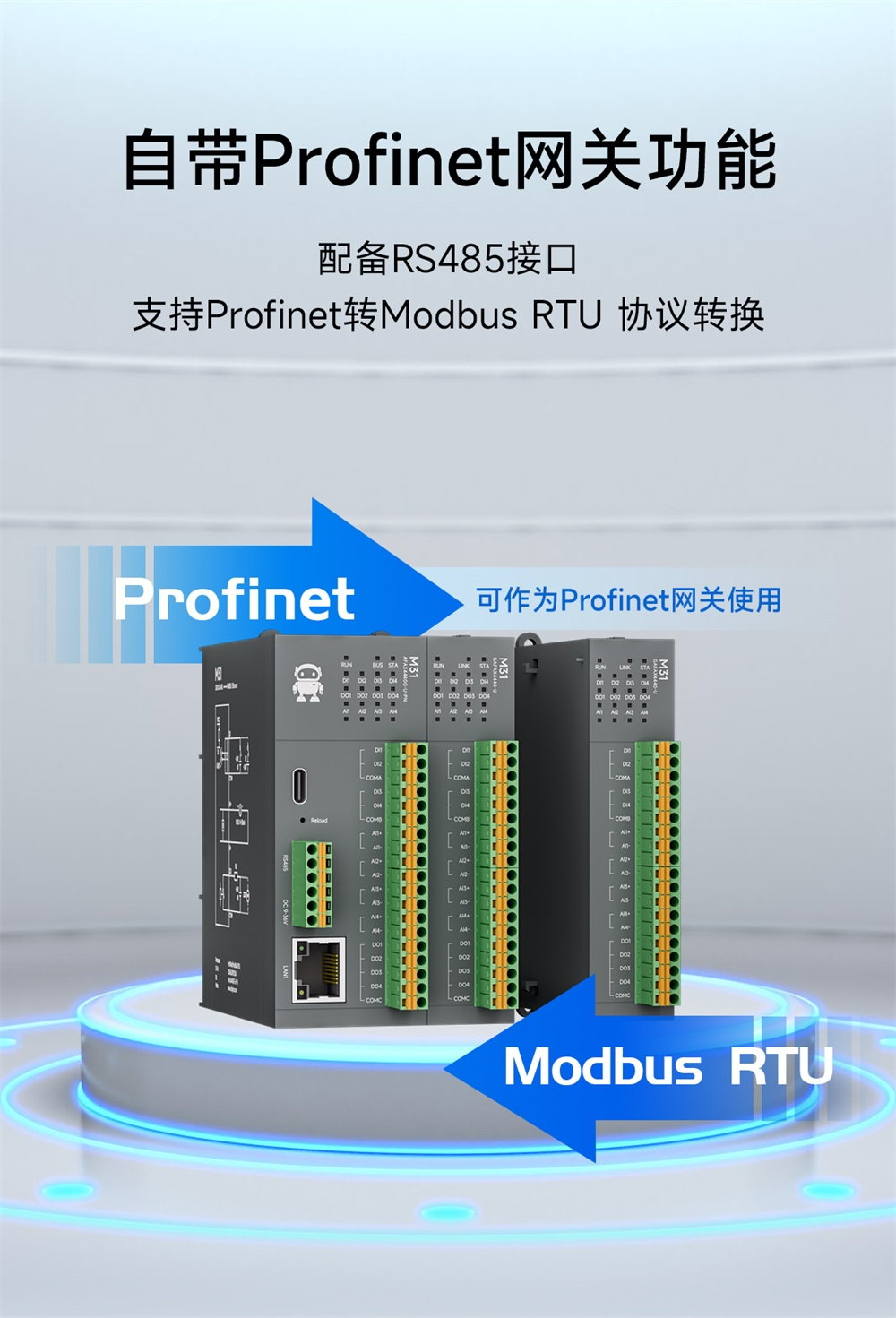

- Profinet 转 Modbus RTU：内置 RS485 接口，支持 8 条命令节点，可作为 Modbus 主站，轻松接入第三方串口设备。

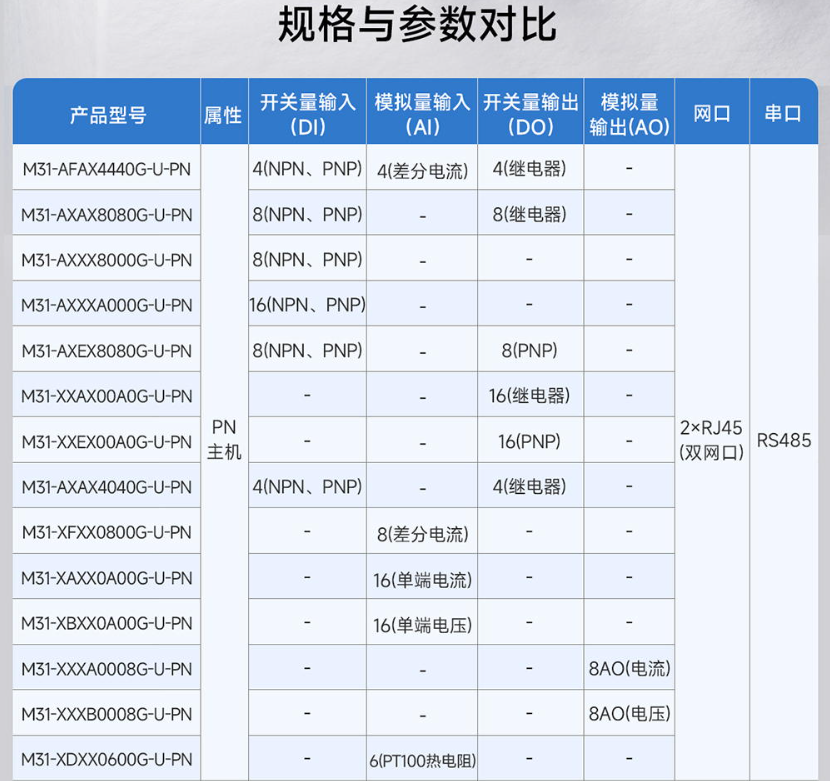

产品型号与选型
| 型号示例 | IO 配置 | 特点 |
|---|---|---|
| M31-AFAX4440G-U-PN | 4DI + 4DO(继电器) + 4AI(差分电流) | 小点数混合型 |
| M31-AXAX8080G-U-PN | 8DI + 8DO(继电器) | 开关量为主 |
| M31-AXXX8000G-U-PN | 8DI | 纯开关量输入 |
| M31-AXXXA000G-U-PN | 16DI | 多点开关量输入 |
| M31-AXEX8080G-U-PN | 8DI + 8DO(晶体管) | 高速开关量输出 |
| M31-XXAX00A0G-U-PN | 16DO(继电器) | 纯继电器输出 |
| M31-XXEX00A0G-U-PN | 16DO(晶体管) | 纯晶体管输出 |
| M31-XFXX0800G-U-PN | 8AI(差分电流) | 高精度模拟量采集 |
| M31-XAXXA00G-U-PN | 16AI(单端电流) | 多路电流采集 |
| M31-XBXXA00G-U-PN | 16AI(单端电压) | 多路电压采集 |
| M31-XXXA0008G-U-PN | 8AO(电流) | 模拟量输出 |
| M31-XXXB0008G-U-PN | 8AO(电压) | 模拟量输出 |
| M31-XDXX0600G-U-PN | 6×PT100 | 热电阻测温 |
注：更多扩展模块型号请咨询官网，支持 DI(NPN/PNP)、AI(单端/差分)、DO(继电器/PNP 晶体管)、AO(电流/电压)、PT100 等类型任意拼接。
技术规格速览
| 项目 | 参数 |
|---|---|
工作电压 |
DC 9～36V（防反接保护） |
通讯接口 |
RJ45×2（双网口交换机功能）+ RS485 |
通讯协议 |
标准 Profinet RT |
内部总线速度 |
最高 1ms |
DI 输入类型 |
NPN/PNP，10～28V，每通道光电隔离，7.2kΩ 阻抗，滤波时间可设 |
AI 输入 |
差分/单端可选，16 位分辨率，精度 1‰/3‰，量程：0~20mA/4~20mA/±20mA/0~5V/±5V/0~10V/±10V |
DO（继电器） |
常开触点，5A 30VDC / 5A 250VAC，每组 COM 总电流 ≤8A |
DO（PNP 晶体管） |
单通道 0.5A，每组 COM 总电流 ≤4A，电压 10～30V |
AO 输出 |
0~20mA/4~20mA / 0~5V/0~10V，精度 1% |
PT100 输入 |
2/3 线制，测温范围 -200～850℃，分辨率 0.1℃，精度 ±0.1%±1℃ |
工作温度 |
-40～+85℃ |
安装方式 |
定位孔 / 35mm 导轨 |
防护等级 |
EMC 三级，IO/电源/RS485 全隔离，CE 认证 |
为什么选择 M31-U-PN 系列？
它是一款为西门子 PLC 量身打造的分布式 IO 系统。从 4 路到 256 路 IO 点，从开关量到高精度模拟量，从继电器到晶体管输出，从普通传感器到 PT100 热电阻——一个主机，任意扩展，即插即用，稳定可靠。
让 PLC 的 IO 扩展，像搭积木一样简单。
