在RK芯片（如RK3568、RV1126、RK3308）的音频开发中，DMA（直接内存访问）是保障音质流畅的核心技术——它让音频数据绕开CPU直接在内存与音频接口间传输，既降低了处理器负载，又避免了播放卡顿、录音断音等问题。本文将结合架构图、传输流程图和核心代码，从底层原理到实战调试，全面拆解RK平台音频DMA的工作机制。
一、先搞懂：DMA在音频系统中的核心架构
要理解DMA传输，首先要明确它在RK音频系统中的位置。RK平台音频架构遵循ALSA标准，DMA作为“数据搬运工”，串联起应用层、驱动层和硬件接口，整体架构如下：
核心组件职责：
•DMA控制器：核心“搬运工”，负责内存与DAI FIFO间的数据传输，支持多通道、高带宽并发；
•DAI接口：音频数字接口（I2S/PDM/SAI），提供FIFO缓冲区，作为DMA与Codec的桥梁；
•环形缓冲区：内存中的数据缓存区域，分为多个period，确保数据连续供应，避免传输中断；
•Codec芯片：实现数模转换（DAC播放/ADC录音），与DAI接口通过硬件线路连接。

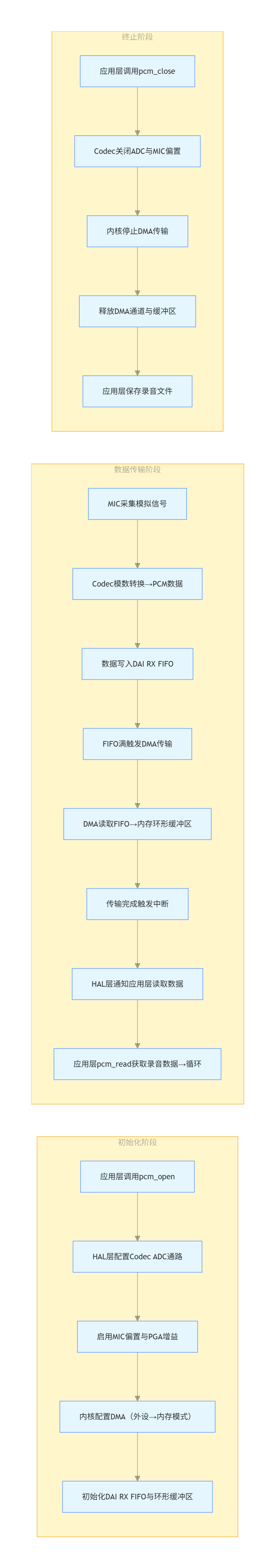

二、可视化：DMA传输的完整流程图
RK平台音频DMA传输分为播放（Playback）和录音（Capture）两个方向，流程环环相扣，以下是详细拆解：
1.播放方向：内存→ DMA → DAI → Codec →喇叭
2.录音方向：MIC → Codec → DAI → DMA →内存
三、关键代码拆解：从配置到传输的核心实现
了解流程后，我们聚焦实际开发中最常用的代码路径和配置，帮你快速定位关键逻辑。
1.设备树（DTS）配置：绑定DMA通道
DMA传输的硬件参数需在DTS中指定，以RK3568的I2S接口为例，核心配置如下：
i2s0_8ch: i2s@ff898000 { compatible ="rockchip,i2s-tdm"; // 匹配I2S-TDM驱动 reg = <0x0 0xff898000 0x0 0x1000>; // 寄存器地址 clocks = <&cru SCLK_I2S_8CH_OUT>, <&cru CLK_I2S_8CH>; clock-names ="mclk","hclk"; // 时钟名称 dmas = <&pdma0 0>, <&pdma0 1>; // 绑定DMA通道（TX:0号通道，RX:1号通道） dma-names ="tx","rx"; // DMA通道用途标识 #sound-dai-cells =<0>; pinctrl-names ="default"; pinctrl-0= <&i2s0_8ch_mclk &i2s0_8ch_sclk &i2s0_8ch_lrck>;};
•关键说明：dmas字段指定DMA控制器和通道号，RK平台常用PDMA（可编程DMA），不同芯片的DMA控制器名称可能不同（如dw_dma）。
2.核心驱动代码路径与功能
| 模块 | 代码路径 | 核心功能 |
| DMA控制器驱动 | kernel/drivers/dma/rockchip/pl330.c | 实现DMA通道初始化、传输触发、中断处理，支持环形缓冲区模式 |
| I2S驱动（DAI层） | kernel/sound/soc/rockchip/rockchip_i2s_tdm.c | 配置I2S时序（BCLK/LRCK），绑定DMA通道与FIFO缓冲区 |
| PDM驱动（多MIC场景） | kernel/sound/soc/rockchip/rockchip_pdm_v2.c | 支持8通道MIC阵列DMA传输，配置高通滤波和数据对齐 |
| PCM核心层 | kernel/sound/soc/rockchip/rockchip_multi_dais_pcm.c | 管理音频流缓冲区，协调DMA传输与应用层数据交互 |
| HAL层接口 | hardware/rockchip/audio/tinyalsa_hal/audio_hw.c | 提供pcm_open/pcm_write/pcm_read接口，对接应用层与内核驱动 |
3.缓冲区配置：避免传输异常的关键
缓冲区参数直接影响DMA传输稳定性，在HAL层通过struct pcm_config定义，示例如下：
// hardware/rockchip/audio/tinyalsa_hal/audio_hw.hstructpcm_config pcm_config = { .channels =2, // 通道数（立体声） .rate =44100, // 采样率（44.1kHz） .period_size =1024, // 每个传输周期的采样点数 .period_count =4, // 缓冲区周期数（总大小=1024×4×2×2=16384字节） .format = PCM_FORMAT_S16_LE, // 数据格式（16位小端）};
•实战技巧：period_size和period_count需根据芯片性能调整——period_size过大会导致延迟增加，过小则可能触发DMA中断过于频繁，建议在1024~4096之间调试。
四、实战场景：DMA传输的优化与调试
1.不同场景的DMA优化方案
（1）多MIC阵列（如8CH PDM录音）
•核心需求：同时传输8路MIC数据，保证同步性；
•优化配置：启用PDM驱动的data line全映射功能，DMA采用多通道并发传输；
•代码路径：kernel/sound/soc/rockchip/rockchip_pdm_v2.c，配置rx_path_select寄存器实现通道映射。
（2）数字回采（DLP，用于AEC回声消除）
•核心需求：实时回采播放数据，作为回声参考信号；
•优化配置：使用动态DMA通道绑定，无需CPU干预即可完成“播放→回采”数据流转；
•代码路径：kernel/sound/soc/rockchip/rockchip_dlp.c，启用digital loopback模式。
2.调试命令：快速定位DMA相关问题
在开发中遇到音频卡顿、无声等问题，可通过以下命令排查DMA传输状态：
# 1. 查看音频设备状态（确认DMA是否正常运行）cat/proc/asound/card0/pcm0p/sub0/status # 播放设备（pcm0p）cat/proc/asound/card0/pcm0c/sub0/status # 录音设备（pcm0c）# 2. 开启Xrun调试（缓冲区溢出/空读）echo7 > /proc/asound/card0/xrun # 启用所有调试日志dmesg | grep"xrun"# 查看传输异常日志# 3. 查看DMA寄存器状态（PL330控制器）cat/sys/kernel/debug/regmap/ff600000.dma/registers# 4. 测试DMA传输连通性arecord -D hw:0,0 -r 44100 -c 2 -f S16_LE -d 5 test.wav # 录音测试aplay -D hw:0,0 test.wav # 播放测试
3.常见问题排查指南
| 问题现象 | 可能原因 | 排查步骤 |
| 播放无声 | DMA通道未绑定/DAI FIFO未启用 | 1.检查DTS的dmas配置是否正确；2.通过tinymix确认音频通路已开启；3.查看DMA寄存器是否有传输计数 |
| 录音断音 | 缓冲区过小/DMA中断未触发 | 1.增大period_count（如从4改为8）；2.检查中断控制器是否启用DMA中断；3.用示波器测量DAI接口时钟 |
| 传输卡顿 | CPU负载过高/DMA带宽不足 | 1.优化缓冲区参数（增大period_size）；2.关闭无关进程降低CPU占用；3.确认DMA时钟频率是否达标 |
五、总结
RK平台音频DMA传输的核心逻辑可概括为：通过驱动层配置绑定DMA通道与音频接口，利用环形缓冲区实现数据连续供应，借助中断机制协调传输节奏。无论是单通道播放还是8通道MIC阵列录音，只要掌握“架构→流程→代码→调试”的核心链路，就能快速定位并解决问题。
在实际开发中，建议优先复用SDK中的驱动代码，重点关注DTS配置和缓冲区参数调整——这两个环节是DMA传输稳定的关键。如果遇到复杂场景（如多Codec并发、高通道数传输），可结合RK官方文档（如《Rockchip Audio开发指南》）进一步优化。
你在RK音频开发中遇到过哪些DMA相关的坑？欢迎在评论区分享你的排查经验～
