一、前言
在汽车电子、工业自动化等众多领域，CAN 总线作为一种可靠的通信协议被广泛应用。而 AS32S601 芯片凭借其卓越的性能和可靠性，在这些领域也发挥着重要作用。其中，CAN Bus Off 功能作为 CAN 总线通信中的关键错误处理机制，对于保障整个通信网络的稳定性具有重要意义。
二、CAN Bus Off 功能详解
（一）定义与作用
CAN Bus Off（总线关闭）是指 CAN 节点因发送错误帧过多，超出设定数量后，被总线 “关闭” 进入 Bus Off 状态。此时节点无法收发消息，直至被重置或自动恢复。其主要作用是防止故障节点持续干扰总线通信，确保其他正常节点能继续工作。
（二）错误状态分类
主动错误状态（Error Active）：节点正常参与通信时的状态。检测到错误会发送主动错误标志（连续 6 个显性位），强制中断当前总线报文传输。
被动错误状态（Error Passive）：节点发送或接收错误计数器超过 127 时进入。此状态下节点虽能通信，但发送错误标志时用被动错误标志（连续 6 个隐性位），不会强制中断总线报文传输。
总线关闭状态（Bus Off）：最严重错误状态，节点发送错误计数器（TEC）超过 255 时触发。节点完全脱离总线，不能收发报文。
Bus Off机制的设计目的是为了避免某个设备因为自身原因（例如硬件损坏）导致无法正确收发报文而不断破坏总线的数据帧，从而影响其他正常节点通信。
三、Bus Off 产生原因与触发条件
（一）产生原因
物理层故障：如 CAN_H/CAN_L 线路开路或短路（包括对电源或地短路）、终端电阻缺失、接地不良等，会影响信号传输的完整性和可靠性，进而导致 CAN 节点出现错误帧。
信号干扰：强电磁干扰、强电流干扰会破坏 CAN 总线上传输的信号，使节点接收到错误的报文，从而引发错误计数器增加。
节点故障：CAN 控制器或收发器硬件损坏、软件逻辑错误导致持续发送错误帧，会使节点自身发送错误帧数量迅速上升，最终触发 Bus Off 状态。
总线负载过高：CAN 总线负载率长期接近或超过理论上限（如 >70%），会导致报文无法及时发送，节点重试次数增加，错误计数累积。
（二）触发机制
基于 CAN 协议定义的错误计数器机制，主要包括发送错误计数器（TEC）和接收错误计数器（REC）。当 TEC 超过阈值（通常为 255）时，节点进入 Bus Off 状态。错误计数规则如下：
发送错误时：TEC + 8
接收错误时：REC + 1
成功发送后：TEC - 1（最低降至 0）
成功接收后：REC - 1（最低降至 0）
状态转换路径依次为主动错误状态 → 被动错误状态 → 总线关闭状态。
四、Bus Off 的检测与解决测试
（一）检测方法
错误计数器监控：通过监控 TEC 和 REC 值预测节点状态变化。当 TEC > 127 时进入被动错误状态；TEC > 255 时进入 Bus Off 状态。可使用如下代码监控并打印 TEC 计数：
| 1 2 3 |
/*------监控并打印TEC计数------*/ Printf("TEC: 0x%x ！ ", CANFD3->ECR & CANFD_ECR_TEC); Printf("EstAT: 0x%x ", CANFD3->SR & CANFD_SR_ESTAT); |
2.状态寄存器查询：在错误中断处理逻辑中查询 CAN 控制器的状态寄存器相应位。示例代码如下：
| 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 |
PLIC_InitTypeDef PLIC_InitStructure; CANFD_ITConfig(CANFD3, CANFD_IT_EBSOFF, ENABLE);//打开BUSOFF中断 /* * Function: CANFD3_IRQ_Handler * Description: CANFD3 interrupt handler function. * Param: None. * Return: None. */ voidCANFD3_IRQ_Handler() { if(CANFD_GetITStatus(CANFD3, CANFD_FLAG_BSOFF) != RESET) { Printf("BusOff! "); /* Clear the interrupt pending bits */ CANFD_ClearITPendingBit(CANFD3, CANFD_CLEAR_BSOFF); } } |
（二）解决方案
自动恢复：若支持自动恢复功能（auto bus on），可使用以下代码开启：
| 1 2 |
/*------打开BUS-OFF自动回复功能------*/ CANFD_AutoBusOffRecoConfig(CANFD3,ENABLE); |
2.手动恢复：需重置 CAN 控制器或重新初始化 CAN 节点。让 CAN 进入初始化模式，再进入正常工作模式。示例代码如下：
| 1 2 3 4 5 6 7 |
/*------打开BUS-OFF自动回复功能------*/ if(key3_flag) { key3_flag = 0; CANFD_SetBusOff_Recovery(CANFD3); Printf("The key3 pressed，BUS-OFF Recovery! "); } |
3.快慢恢复策略

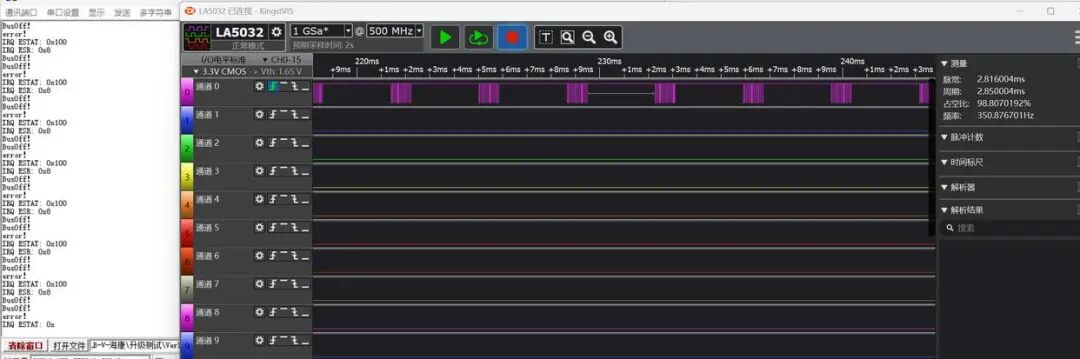

快恢复适用于临时性错误，短时间内（如 50ms）尝试恢复；慢恢复适用于较长时间（如 1s）后恢复，避免频繁错误影响系统。代码示例如下：
| 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 |
/*------BUS-OFF慢恢复-快恢复策略------*/ if（Quick_Recovery_Flag <5） { if(time50_flag) { time50_flag = 0; Quick_Recovery_Flag++; CANFD_SetBusOff_Recovery(CANFD3); Printf("50ms BUS 0FF Quick Recovery! "); } } if(Slow_Recovery_Flag <3) { if(time1000_flag) { time1000_flag= 0; Slow_Recovery_Flag++; CANFD_SetBusOff_Recovery(CANFD3); Printf("1000ms BUS 0FF Slow Recovery! "); } } |
五、Bus Off 的影响与后果
（一）对节点的影响
通信能力丧失：节点无法发送报文或应答总线上的报文，也不能对总线产生任何影响，但部分实现下仍可接收总线上的数据。
功能限制：虽然 ECU 节点从总线脱离，但 ECU 依然正常运行，所有任务仍被操作系统调度。
（二）对系统的影响
保护机制：防止故障节点不断发送错误帧，影响整个网络的通信质量，确保其他正常节点可以继续通信。
潜在风险：若关键节点进入 Bus Off 且无法恢复，可能导致系统功能降级或失效，在安全关键系统中可能引发更严重的后果。
总结
CAN Bus Off 功能作为 CAN 总线通信中的重要错误处理机制，在 AS32S601 芯片中得到了良好的支持和实现。通过深入了解其原理、产生原因、触发条件以及检测和恢复方法，我们能够更好地应对 CAN 总线通信中可能出现的问题，提高系统的可靠性。在实际应用中，应根据系统需求选择合适的检测和恢复策略，平衡系统可靠性和响应速度。
