1 海得逻捷全新SAN系列特性一览
HAROGIC海得逻捷推出全新SAN系列USB频谱仪/接收机。该系列基于二次变频超外差架构，频率范围覆盖9 kHz至4.5/6/9 GHz，分析带宽标配50 MHz，可选配至100 MHz，同时提供 ≥ 1 THz/s的扫描速度（RBW = 250 kHz），主要特点包括：
1.1 超外差高性能接收机设计
全新SAN系列采用直接采样通道与变频通道的双硬件通路设计。直接采样通道集成抗混叠低通滤波与可变增益放大器，专注于处理低频信号；变频通道则通过二次模拟变频实现，输入预调电路包括多级可旁路低噪声放大器和可调衰减器，内置高达14段的预选滤波器可提供良好的干扰抑制、镜像抑制及中频抑制性能。全新SAN系列射频电路提供的镜像抑制优于95 dB、中频抑制优于95 dB。
信号经过二次变频与高选择性滤波后，既可作为中频模拟信号输出，同时也可进一步通过后端基带子系统进行采样和数字信号处理。
SAN系列USB频谱仪接收机原理图
1.2 臻享纯净频谱
全新SAN系列标配可独立控制的前置放大器，第一级混频前提供高达80 dB的输入级增益调节范围。在放大器开启状态下，1 GHz典型DANL低至-168 dBm/Hz，9 GHz典型DANL低至-167 dBm/Hz，轻松捕捉微弱信号。与此同时，全新SAN系列对相位噪声也进行了深度优化，1 GHz载波，10 kHz频偏相位噪声优于-110 dBc/Hz，相位噪声测量模式下，可达-125 dBc/Hz，达到中端台式频谱仪的相位噪声标准。此外，全新SAN的剩余响应性能也得到了进一步的提升，剩余响应低至-120 dBm，大部分情况下固有杂散低于-80 dBFs，避免了固定的虚假响应干扰频谱观察结果。
SAN系列相位噪声结果对比图
1.3 万元实时频谱仪新标杆
SAN系列标配实时频谱分析功能，标配50 MHz的实时带宽，并支持100 MHz选配，打破了万元价格范围内缺乏大带宽实时频谱分析仪的局面。内置FPGA支持4k点FFT运算，每秒可完成3万次FFT计算，实现小于1 us的100%截获概率（POI），提供实时频谱分析，确保瞬态信号无处遁形。

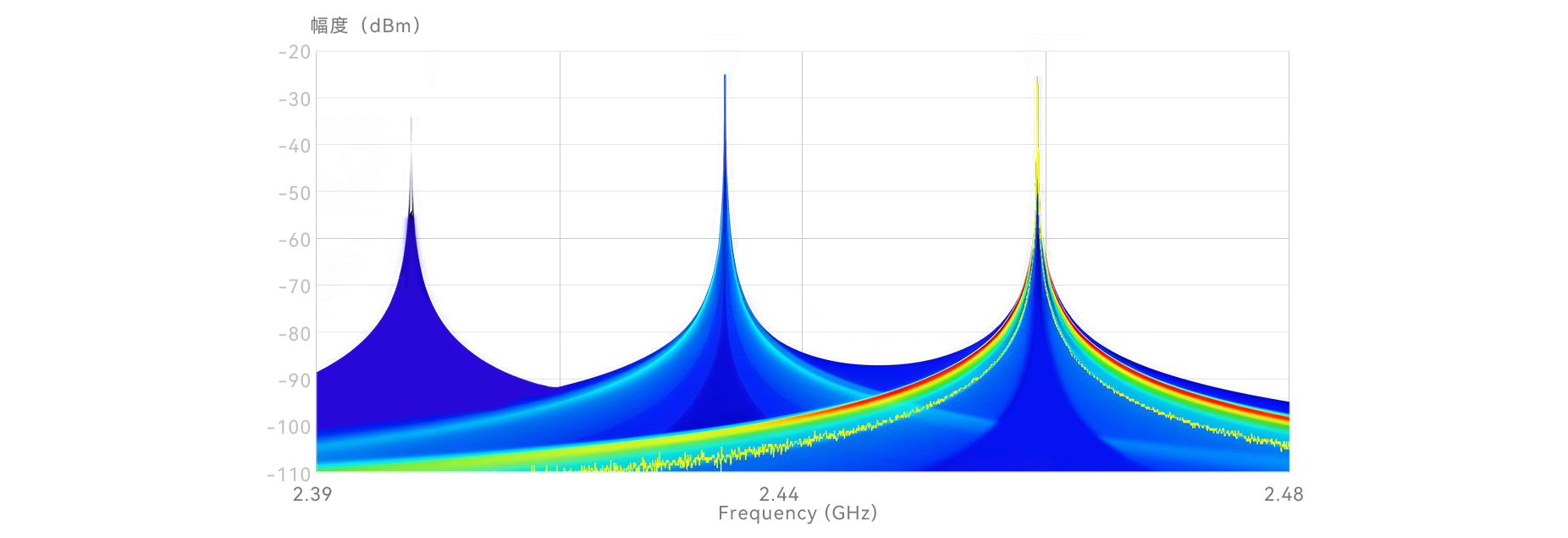

海得逻捷SAstudio4软件实时频谱测量
1.4 标配超多测量功能
SAN系列标配全新SAStudio4频谱分析软件，提供8种主要工作模式：标准频谱分析、IQ流分析、功率检波分析、实时频谱分析、谐波分析、自动相位噪声测量、矢量信号调制分析（选配）、热力地图模式。同时提供信道功率、占用带宽、AM/FM解调、信号追踪、三阶交调信号测量等多种高级测量功能，无需额外购买选件即可满足多种测量需求，提供灵活高效的测量体验。
多种测量模式结果截图
1.5 强大生态，灵活部署
SAN系列USB频谱仪/接收机提供功能丰富的API接口，支持C/C++、Qt、C#、Python、MATLAB、LabVIEW、GNU Radio等多种主流开发语言，适用于多样化的开发需求。接口提供频谱分析、IQ数据流获取、脉冲分析（选配）、基础矢量调制分析（选配）等功能，满足从基础测试到复杂信号分析的多种应用场景。
丰富的API接口
我们为每一位客户提供配套的API编程指南，详尽涵盖函数说明、参数定义与典型应用的完整代码范例，帮助用户快速上手并实现深度二次开发。无论是构建实时监测平台、自动化分析系统，还是将频谱仪接入现有数据处理流程，用户都能依托API高效完成功能开发与应用。
全新SAN系列整机仅重420 g，同时可提供重量仅195 g的内核模块，以进一步提升部署的灵活性，适用于便携频谱测量，频谱监测，无人机监测，信号记录与分析等应用场景。
2 新旧核心指标对比
| 上一代 | 新一代 | |
|---|---|---|
| 接收机架构 | 零中频 | 超外差 |
| 频率范围 | SAN-45：9 kHz-4.5 GHz SAM-60：9 kHz-6.3GHz 无9 GHz型号 |
新SAN-45：9 kHz-4.5 GHz 新SAN-60：9 kHz-6 GHz 新SAN-90：9 kHz-9 GHz |
| 分析带宽 | SAN-45：6.25 MHz SAN-60：25 MHz SAM-60：100 MHz |
50 MHz标配 100 MHz选配 |
| 预选滤波器 | 最高8段 | 最高14段 |
| 有效参考电平范围 | -40 dBm - 23 dBm | -70 dBm – 23 dBm |
| DANL 1 GHz | -167 dBm/Hz | -168 dBm/Hz |
| DANL 6 GHz/9 GHz | -164 dBm/Hz | -167 dBm/Hz |
| 相位噪声 1 GHz @10 kHz |
-110 dBc/Hz | -110 dBc/Hz |
| 相位噪声测试 1 GHz @10 kHz |
-115 dBc/Hz | -125 dBc/Hz |
| 镜像抑制 杂散抑制关 |
-30 dBc | -95 dBc |
| 中频抑制 | / | -95 dBc |
| 输入相关杂散 | 多 | -70 dBc |
| 剩余响应 | -110 dBm | -120 dBm |
| 扫描速度 RBW = 250 kHz 标准杂散抑制 |
N45: 86 GHz/s N60: 214 GHz/s M60: 378 GHz/s |
1 THz/s |
| 功耗 | 9-12 W | 15 W典型值，20 W最大值 |
| FFT点数 | 2 K | 4 K |
| 校准文件 | 单独存储于U盘中，需手动放置校准 | 模块内置，无需手动添加 |
| 参考时钟输出 | 无 | 100 MHz输出 |
| 中频输出 | 无 | 支持 |
| GNSS支持 | 需要通过EIO板外扩 | 模块内置 |
3 关于海得逻捷
HAROGIC海得逻捷致力于提供射频仪器和射频测量解决方案，产品线包括USB模块、网口型和手持频谱仪，频率高达40 GHz。海得逻捷通过持续的研发创新，在射频微波前端、高速信号处理、测试测量等领域取得进步，不断拓展用户的射频应用边界，为射频测量和嵌入式系统赋能。海得逻捷的客户遍及全球测试测量、射频嵌入式系统和软件定义无线电等行业。
