基于 RFC 电阻频率转换的高精度温度检测解决方案
Part.1
方案概述
温湿度检测作为智能家居、医疗健康、工业监控及消费电子等领域的基础应用，对传感精度、功耗及成本均有严格要求。NTC（Negative Temperature Coefficient，负温度系数）热敏电阻凭借高灵敏度、低成本优势，广泛用于温湿度计、家电控制及工业监控等领域的温度检测。
杭州晶华微电子股份有限公司推出的 SD80P501 与 SD80P503 均为带 LCD 驱动的通用 8 位 RISC MCU，两款芯片均内置 RFC（Resistor to Frequency Converter，电阻频率转换）功能模块，无需外部 ADC 即可实现高精度 NTC 测温，大幅降低成本与硬件复杂度。
Part.2

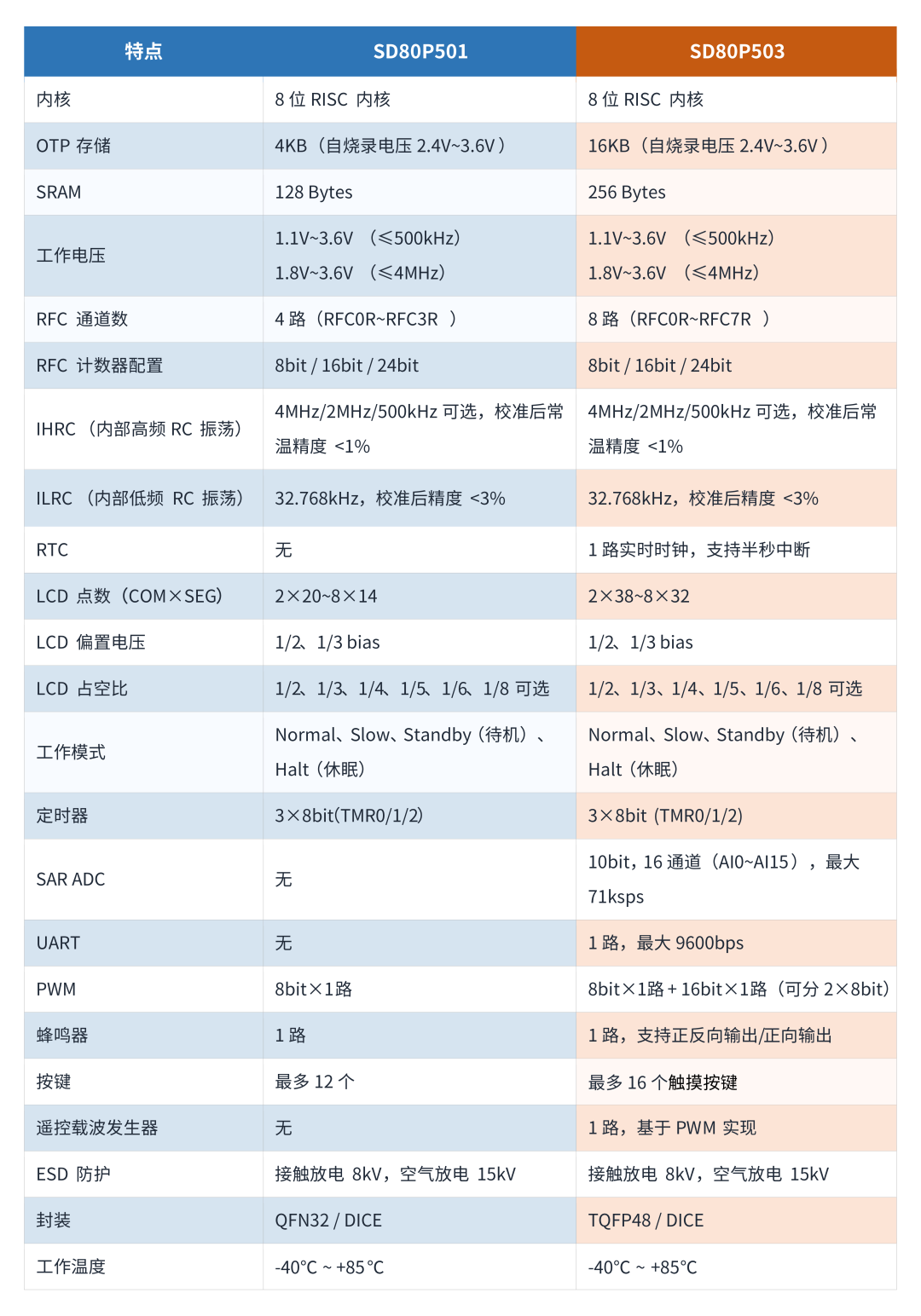

芯片核心特性
Part.3
硬件电路设计
3.1 硬件系统框图
· SD80P501 MCU功能框图 ·

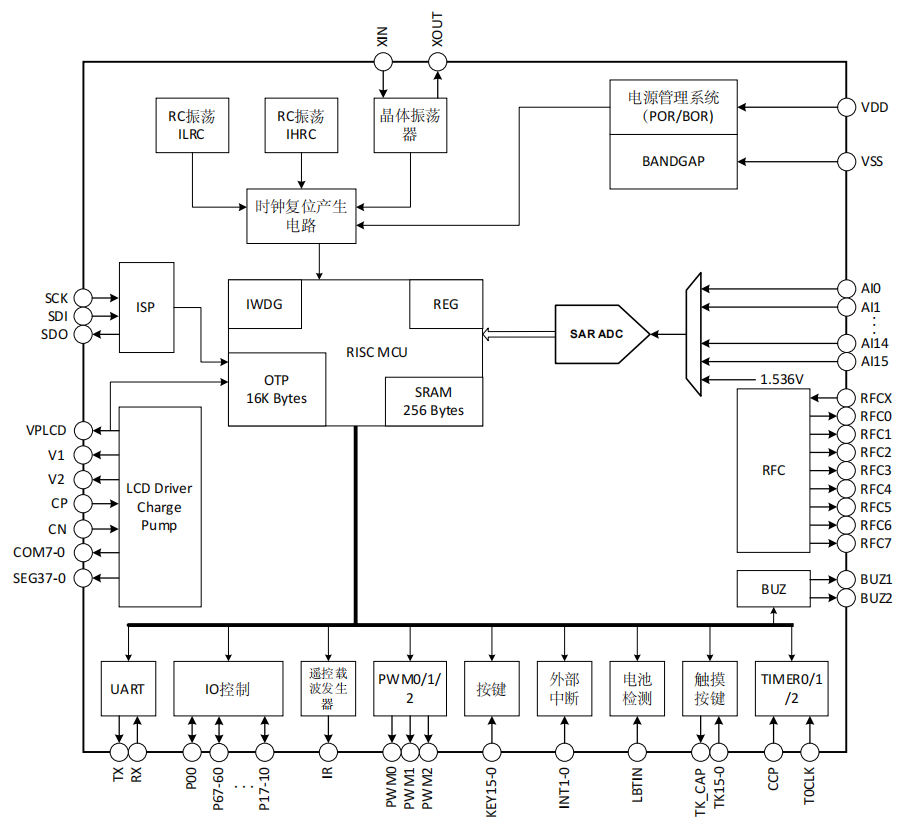

· SD80P503 MCU功能框图 ·
3.2 SD80P501 RFC 工作模式选择
3.3 典型应用电路

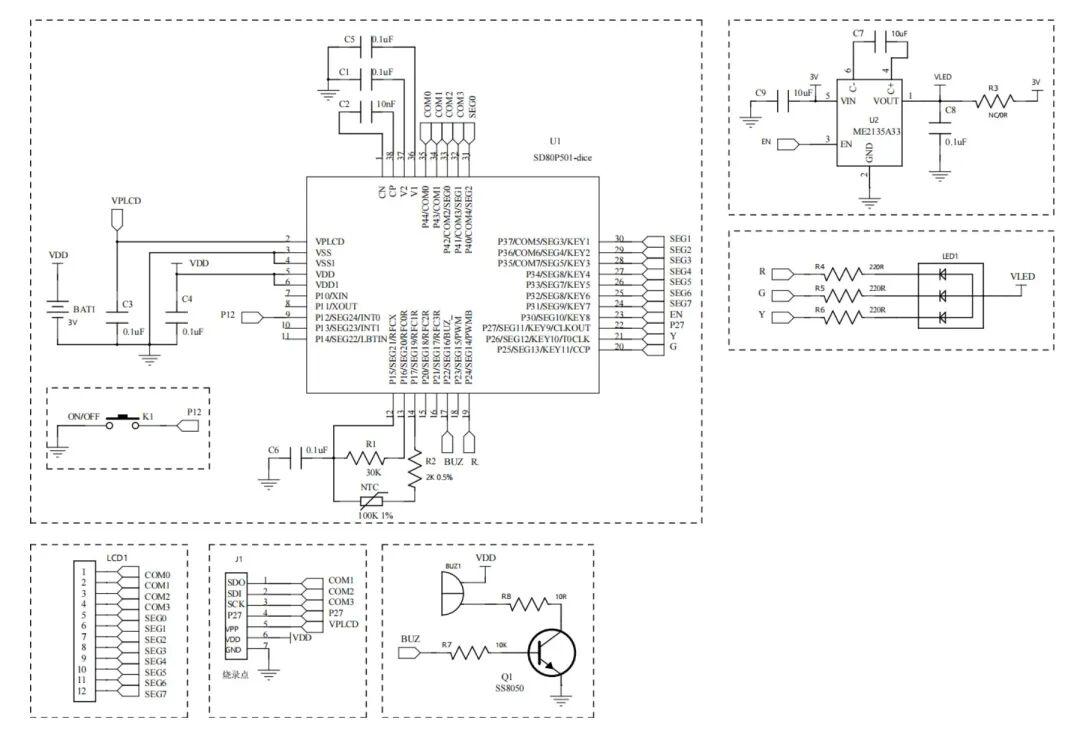

· SD80P501典型电路 ·
Part.4
电气参数

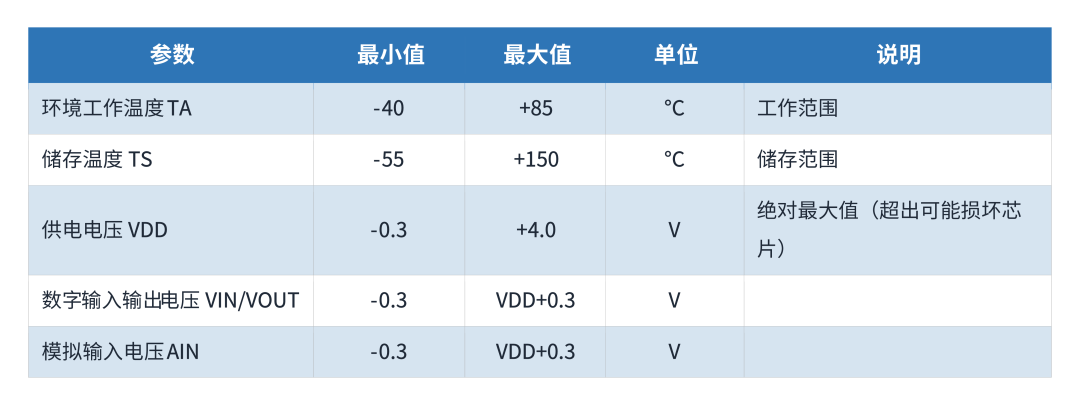

4.1 工作条件与绝对最大值

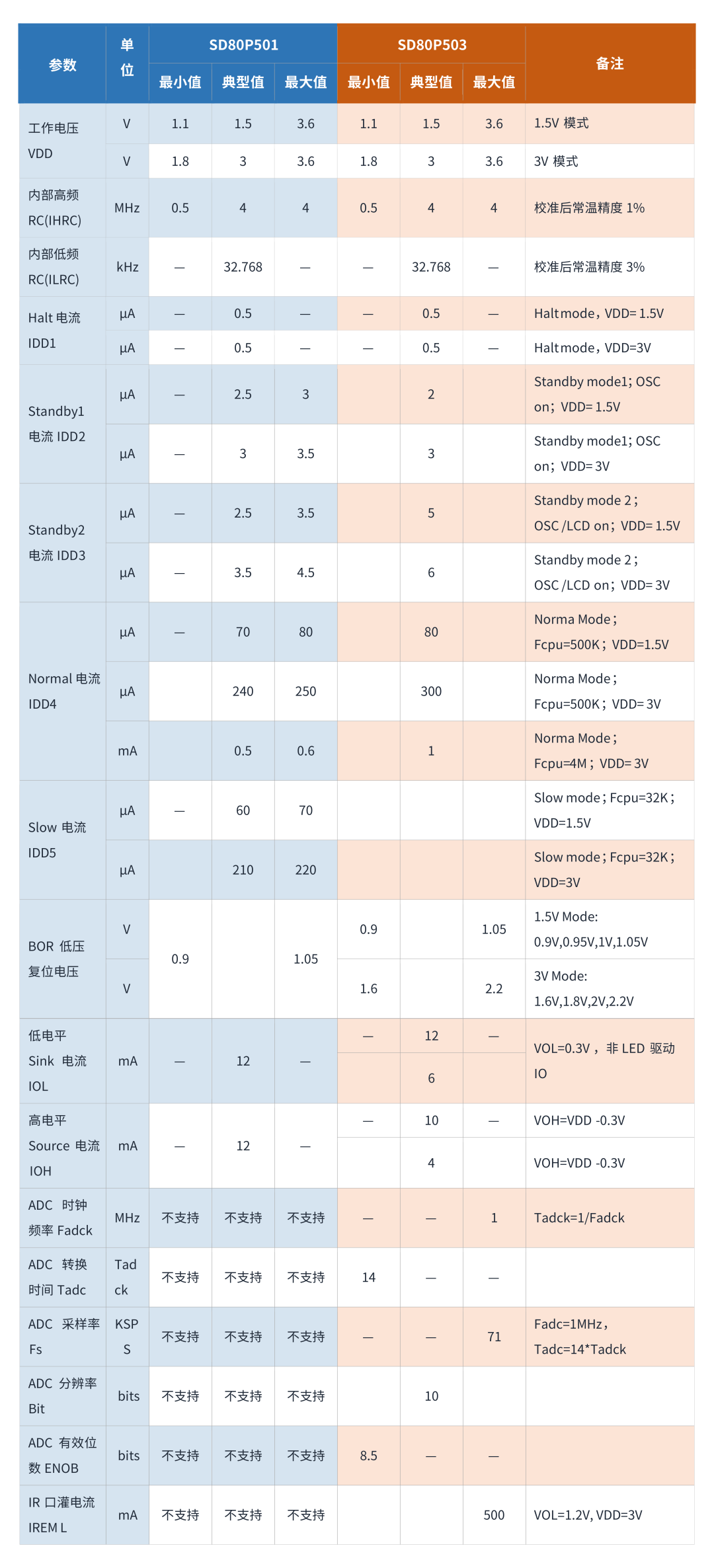

4.2 主要电气参数
Part.5
软件工具链与开发支持
5.1 开发环境
SDIC IDE晶华微电子专用汇编开发环境（兼容标准汇编语法）
提供 SD80P501/ SD80P503寄存器头文件（.inc）及示例工程
5.2 烧录与调试工具
SDIC Writer：支持在线/离线烧录
支持SDIC IDE仿真调试
5.3 技术支持与资料
提供原理图、PCB布局参考、源代码
可提供定制化算法与方案优化
Part.6

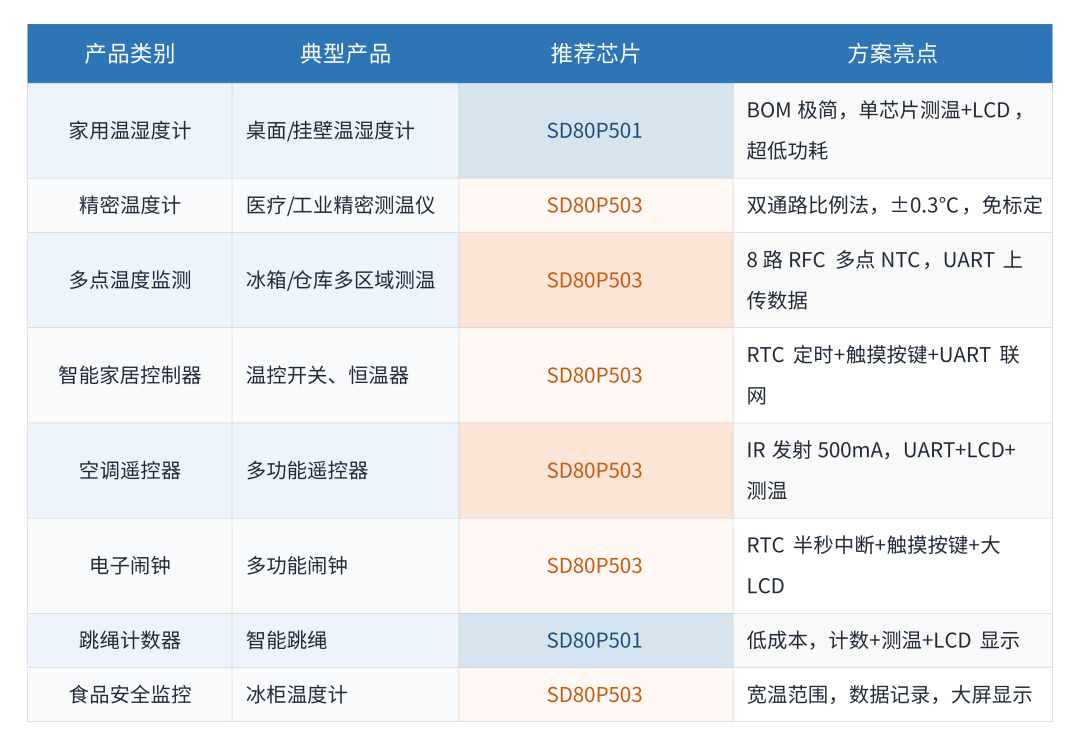

典型应用场景
Part.7
总结
SD80P501 与 SD80P503 同为杭州晶华微电子推出的带 LCD 驱动通用 8 位 RISC MCU，均内置 RFC 模块，无需外部 ADC 即可实现 NTC 热敏电阻温度检测，集成度高、功耗低。
SD80P501 以极低成本和超简硬件著称，单芯片完成测温 + LCD 显示，配合出厂标定可实现 ±1°C 精度，Halt 模式仅 0.5μA，最适合追求极致成本的简单温湿度计产品。
SD80P503 在 SD80P501 基础上全面升级：OTP 扩展至 16KB，RFC 增至 8 路并内置双通路比例测量法，新增 10 bit SAR ADC、UART、RTC、触摸按键及遥控发射，适合功能丰富的中高端产品。两款芯片 RFC 寄存器结构高度兼容，工程师可复用软件框架，仅针对差异点适配，显著降低双平台开发成本。
晶华微电子凭借在混合信号 MCU 领域的深厚技术积累，为客户提供从芯片设计到量产落地的一站式支持，助力温湿度检测产品快速迭代，提升市场竞争力。
