随着宽禁带（WBG）半导体技术的成熟，碳化硅（SiC）MOSFET 正迅速取代传统的硅基 IGBT，成为固态变压器Sst、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源、重卡电驱动、大巴电驱动、中央空调变频器、光伏逆变器及高功率密度电机驱动系统的核心功率器件。然而，这种技术转型并非简单的器件替换，它给电力电子研发工程师带来了一系列全新的可靠性挑战与设计顾虑。
倾佳电子杨茜探讨研发工程师在将 SiC MOSFET 应用于逆变侧时的核心担忧，并详细剖析基本半导体（BASIC Semiconductor）规格书中 Figure 26 Pulsed Diode Current vs. Pulse width（脉冲二极管电流 vs. 脉冲宽度） 这一关键图表的工程价值。
倾佳电子杨茜分析表明，尽管体二极管的稳态电流能力（Current Capability）是一个基础限制，但工程师最大的担忧并非单纯的“电流数值不够”，而是体二极管在故障工况下的瞬态热稳定性。Figure 26 的价值在于，它量化了器件在极短时间内的热极限，为工程师提供了评估“死区时间续流”、“电机堵转”及“短路保护配合”等极端工况的依据，是决定是否省去外部并联肖特基二极管（SBD）的关键决策工具。
2. 引言：电力电子变换的范式转移与新挑战
2.1 从 Si IGBT 到 SiC MOSFET 的演进逻辑
在过去三十年中，电压源逆变器（VSI）的主流设计主要依赖于硅基 IGBT 与反向并联的快恢复二极管（FRD）组成的功率模块。这种组合不仅技术成熟，而且分工明确：IGBT 负责正向主动开关，FRD 负责反向续流。
SiC MOSFET 的引入打破了这一范式。由于 SiC MOSFET 是单极性器件，其自身结构中天然寄生了一个 P-i-N 体二极管。这一体二极管在理论上具备反向续流能力，使得“无外并联二极管”的拓扑成为可能，从而大幅降低系统成本和体积。然而，这也将原本由独立 FRD 承担的应力转移到了 MOSFET 芯片内部，引发了关于器件内部物理机制稳定性的深刻担忧。
2.2 逆变侧应用的特殊应力环境
逆变侧（Inverter Side）不同于 DC/DC 变换器，其负载通常是感性的（如电机绕组或变压器），且工况极其复杂：
硬开关（Hard Switching）： 器件在开通和关断瞬间承受高电压和大电流的重叠，对反向恢复特性要求极高。
死区时间（Dead Time）： 在桥臂上下管切换的间隙，感性负载电流必须通过“续流二极管”流通。对于 SiC MOSFET，这意味着电流被迫流经体二极管。
故障冲击： 电机启动瞬间的冲击电流（Inrush Current）或堵转时的过流，往往数倍于额定电流。
在这些应力下，SiC MOSFET 的体二极管不仅是“辅助通道”，更是系统可靠性的“阿喀琉斯之踵”。
3. 核心议题一：研发工程师的最大担忧是什么？
电力电子研发工程师对碳化硅MOSFET用于逆变侧的最大担忧是什么？体二极管的电流能力是否是主要顾虑？”
倾佳电子杨茜的结论是：体二极管的“电流能力”（Current Capability）本身并不是最大的担忧，真正的担忧在于“浪涌冲击下的热失控”。
3.1 担忧层级分析
3.1.1 第一层级：浪涌电流耐受力（Surge Current Robustness）
相比于“电流能力”这个静态指标，工程师更担心动态的浪涌耐受力。
矛盾点： SiC 芯片面积通常仅为同规格 Si IGBT 的 1/3 到 1/5。虽然 SiC 材料热导率高，但极小的芯片面积意味着**热容（Thermal Capacitance）**极小。
风险： 在电机堵转或短路发生的微秒级时间内，极高的能量密度可能瞬间熔化铝金属化层或导致栅氧失效，而此时外部保护电路可能尚未动作 。
3.1.2 第二层级：体二极管的高导通压降
SiC 体二极管的开启电压（Knee Voltage）高达 3V-4V（Si FRD 仅为 0.7V-1.5V）。
担忧： 在死区时间（Dead Time）内，极高的 VSD 意味着巨大的导通损耗（P=VSD×I）。如果死区时间设置不当或控制异常，这段时间的损耗可能导致结温急剧升高。
3.2 结论：电流能力 vs. 可靠性稳定性
综上所述，体二极管的标称电流能力（如规格书中的 67A）通常是足够的，甚至因为电导调制效应（Conductivity Modulation），其抗浪涌能力在物理上优于同级 SBD。研发工程师的主要顾虑不在于“能否流过这么大电流”，而在于“极小热容能否扛住故障瞬间的热冲击”。
4. 核心议题二：Figure 26 的价值与意义深度解析

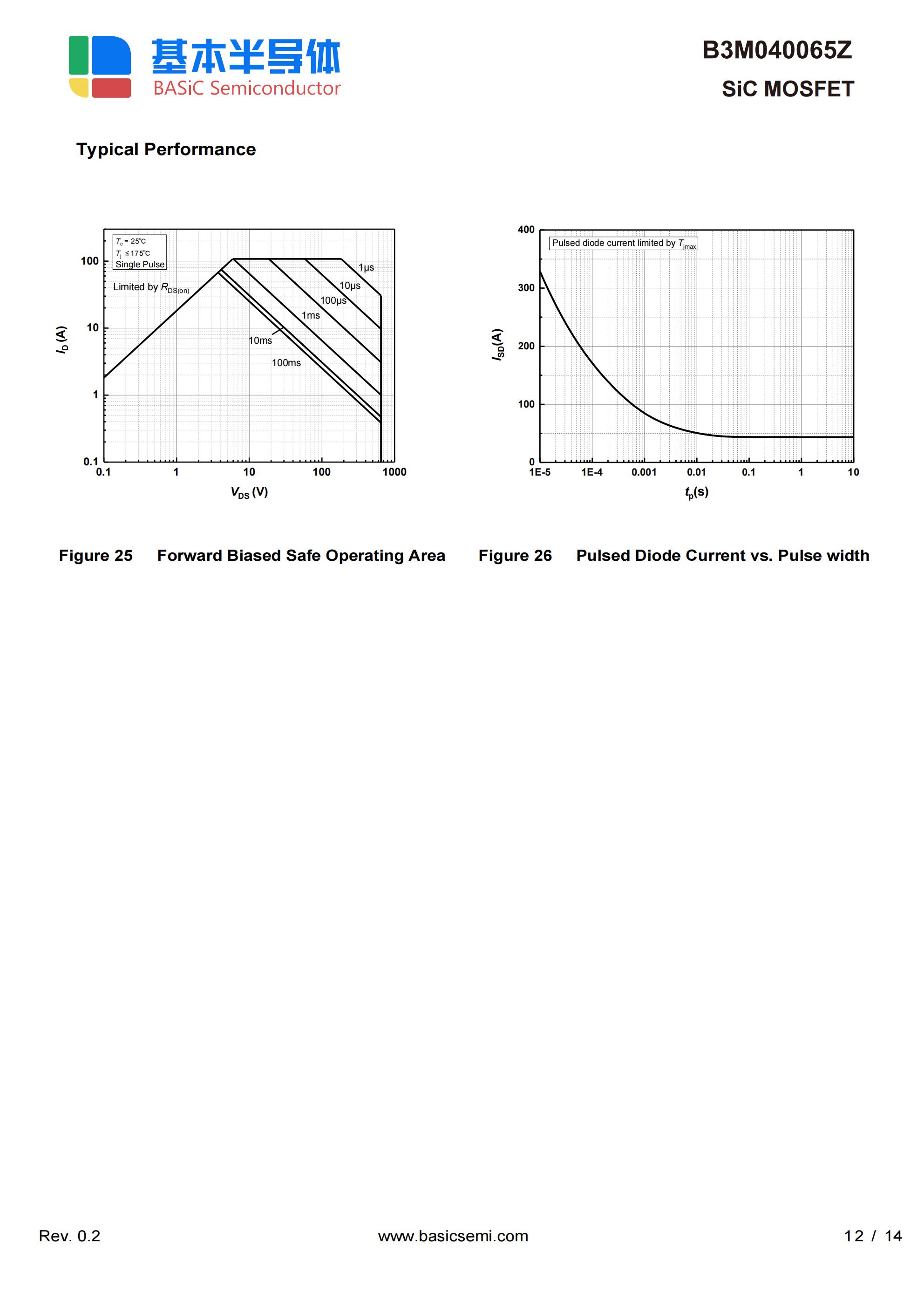

基本半导体（BASIC Semiconductor）B3M040065Z 规格书中的 Figure 26: Pulsed Diode Current vs. Pulse width（脉冲二极管电流 vs. 脉冲宽度） 是解答上述担忧的关键钥匙。这张图表是连接器件物理极限与逆变器系统设计的桥梁。
4.1 图表物理含义解析
Figure 26 通常展示的是体二极管在不同脉冲持续时间（tp）下所能承受的最大峰值电流（IF,peak）。
X轴（Pulse Width, tp）： 时间尺度，通常涵盖 10μs（短路/开关瞬态）到 1s（电机过载/稳态）的对数坐标。
Y轴（Pulsed Diode Current, IF）： 允许流过的最大电流峰值。
限制条件： 曲线通常基于最高结温 Tj,max（如 175°C）绘制。即：在此电流和时间下，结温将从壳温（TC）上升至 Tj,max。
该曲线由瞬态热阻抗（Transient Thermal Impedance, Zth(jc)） 决定，遵循以下热平衡方程：
ΔTj=Ploss(t)×Zth(jc)(t)=VF(I)×I×Zth(jc)(t)
其中 ΔTj=Tj,max−TC。
4.2 对逆变侧设计的四大核心价值
4.2.1 价值一：死区时间（Dead Time）的安全性校验
在逆变器的高频开关过程中，每个周期都会经历两次死区时间。
工况： 电流被迫流经体二极管。由于 VSD 较高（B3M040065Z 典型值为 3.4V@10A，高温下更高），瞬时功率极大。
图表应用： 工程师查看 Figure 26 最左侧（如 tp<1μs）的电流值。由于时间极短，热量主要由芯片自身热容吸收，此时允许的脉冲电流通常极大（数倍于额定电流，如 >200A）。
意义： 这张图告诉工程师：只要死区时间控制在微秒级，即使流过峰值负载电流，体二极管在热学上也是绝对安全的。 这消除了对正常开关周期内二极管过热的担忧。
4.2.2 价值二：故障保护与熔断器配合（Coordination）
这是 Figure 26 最具实战意义的用途——定义保护电路的“生死时速”。
工况： 逆变器输出短路或电机堵转。电流以极高斜率（di/dt）上升。
图表应用：
假设短路电流预测值为 300A。
工程师在 Figure 26 上找到 300A 对应的最大脉冲宽度，假设为 50μs。
设计约束： 这意味着驱动器的去饱和保护（Desat Protection）或过流保护必须在 50μs 内切断电路。如果保护动作时间是 100μs，器件必炸无疑。
意义： Figure 26 划定了保护电路设计的时序边界。 对于 SiC 这种小热容器件，这个时间窗口通常比 IGBT 窄得多，工程师必须依据此图严格设计驱动电路。
4.2.3 价值三：电机启动与冲击电流（Inrush Current）评估
工况： 大功率电机启动瞬间或电容预充电阶段，可能出现持续数毫秒到数百毫秒的浪涌电流。
图表应用： 工程师查看曲线中段（1ms−100ms）。此区域热量开始向铜底板和散热器扩散，电流能力显著下降。
意义： 如果电机启动冲击电流为 150A，持续 10ms，而 Figure 26 显示 10ms 时的能力仅为 100A，则说明该器件无法承受此工况。工程师需据此选择更高规格的器件或优化软启动策略。
4.2.4 价值四：决定是否省去外部 SBD（Cost Down 决策）
这是研发总监最关心的成本问题。
决策逻辑： 传统设计会在 MOSFET 旁并联昂贵的 SiC SBD 以保护 MOSFET。但如果 Figure 26 显示体二极管的浪涌耐受力（I2t）足以覆盖所有极端工况，且厂家保证了 BPD 筛选（解决双极性退化问题）。
意义： Figure 26 提供了省去 SBD 的理论依据。 对于 B3M040065Z 这类针对逆变器优化的器件，其强大的脉冲电流能力往往允许工程师采用“无二极管（Diode-Less）”拓扑，从而显著降低 BOM 成本并提高功率密度。
5. 详细技术分析：基于基本半导体 B3M040065Z 数据
基于提供的规格书片段 和相关 SiC 特性，我们对 B3M040065Z 进行具体分析。
5.1 器件关键参数解读
型号： BASIC Semiconductor B3M040065Z
封装： TO-247-4（带开尔文源极，这对抑制高频开关震荡至关重要）。
额定电压 VDS： 650V。
连续漏极电流 ID： 67A (TC=25∘C) / 47A (TC=100∘C)。
脉冲漏极电流 ID,pulse： 108A（受 Tj,max 限制）。
体二极管特性（Page 5）：
VSD (典型值): 3.4V @ 10A, VGS=−4V。
反向恢复时间 trr: 11ns (极快，优于 Si FRD)。
反向恢复电荷 Qrr: 100nC。
5.2 Figure 26 的数据重构与应用推演
但根据 ID,pulse=108A 和 SiC 的热特性，我们可以推演 Figure 26 的形态及其对工程师的指导意义。
5.2.1 短脉冲区域 (<100μs)
在此区域，曲线应处于高位平台。由于 SiC 优异的瞬态热耐受性，体二极管在微秒级脉冲下可能承受 >200A 的电流（远超 108A 的 MOSFET 通道限制）。
工程意义： 这证明在死区时间（通常 <1us）内，体二极管完全有能力处理 2-3 倍额定电流的负载波动，不会发生瞬态热失效。
5.2.2 中长脉冲区域 (1ms−100ms)
曲线将呈现 1/t 的下降趋势。
工程意义： 假设电机堵转导致 100A 电流流过二极管。
功率估算：P≈4V×100A=400W。
热阻估算：若 10ms 时的瞬态热阻 Zth≈0.2K/W（估算值），则温升 ΔT=400×0.2=80∘C。
若初始温度为 80°C，总结温达到 160°C，接近 175°C 极限。
判断： 工程师会根据 Figure 26 确认：在 100A 堵转工况下，保护电路必须在 10ms 内切断，否则器件烧毁。
5.3 为什么 B3M040065Z 特别强调此图？
作为一款面向“光伏逆变器”和“电机驱动”的器件 ，其应用场景充满了感性负载引起的续流和浪涌。
光伏逆变器： 必须具备低电压穿越（LVRT）能力，要求器件在电网故障时短时过载。Figure 26 是验证 LVRT 能力的核心依据。
电机驱动： 必须承受启动冲击。
基本半导体通过提供详尽的 Figure 26，实际上是在向工程师通过数据背书： “我们的体二极管足够强壮，你可以放心地在逆变桥臂中使用，无需外挂二极管。”
6. 深入探讨：SiC MOSFET 逆变应用中的其他关键考量
本节将详细展开热设计模型及保护策略。
6.2 逆变器死区时间的热管理模型
6.1.1 VF 带来的热挑战
SiC 体二极管的高 VF 是一个不可忽视的缺点。
对比： Si FRD VF≈1.5V vs. SiC Body Diode VF≈3.5V−4.5V。
损耗计算：
Pdead=2×fsw×tdead×VF×Iload
对于 20kHz, 500ns 死区, 40A 负载：
Si IGBT 方案：P≈2×20k×500n×1.5×40=1.2W。
SiC MOSFET 方案：P≈2×20k×500n×4.0×40=3.2W。
虽然 3.2W 看起来不大，但在高功率密度模块中，这是集中在极小芯片面积上的热点。
6.1.2 解决方案：同步整流（Synchronous Rectification）
为了规避体二极管的高损耗和潜在的 BPD 风险，现代 SiC 驱动策略普遍采用同步整流。
原理： 在死区时间结束后，迅速开通 MOSFET 通道，利用 RDS(on) 进行反向导通（因为 MOSFET 是双向导通的）。
效果： 将反向压降从 4V 降低到 I×RDS(on)≈40A×40mΩ=1.6V。
Figure 26 的角色： 即便使用了同步整流，死区时间内体二极管的导通仍是物理上不可避免的。因此，Figure 26 依然是系统安全的最底线保障。
6.2 浪涌工况下的失效模式分析
当电流超过 Figure 26 的限制时，SiC MOSFET 会发生什么？
热致失效： 结温超过铝金属熔点（660°C），源极金属融化并渗入半导体，造成短路。
闭锁效应（Latch-up）： 尽管 SiC 抑制了寄生 BJT 的开启，但在极端高温和高 dv/dt 下，寄生晶闸管可能被触发，导致器件失去控制。
栅氧失效： 高温导致 Vth 漂移或栅氧介质击穿。
Figure 26 的红线就是为了防止这些物理破坏的发生。
7. 结论与建议
7.1 总结
对于将 SiC MOSFET（如基本半导体 B3M040065Z）应用于逆变侧的研发工程师而言：
最大担忧 是 体二极管的热稳定性。具体表现对“小芯片面积”在浪涌故障下瞬间热失控的顾虑。
体二极管的电流能力 本身（指额定值）通常不是瓶颈，甚至优于竞品，但其高导通压降带来的热管理压力和故障工况下的瞬态耐受时限是主要矛盾。
Figure 26 的价值 在于它是安全边界的数学定义。它不只是一条曲线，它是保护策略设计、散热系统设计以及“去外部二极管”成本决策的根本依据。
7.2 给研发工程师的建议
充分利用 Figure 26： 将系统可能出现的最恶劣短路电流和过载曲线叠加到 Figure 26 上，确保有 20%-30% 的安全裕量（Derating）。
重视驱动设计： 必须采用高精度的去饱和检测（Desat）或罗氏线圈（Rogowski Coil）电流采样，确保保护动作时间落在 Figure 26 允许的脉冲宽度内。
实施同步整流： 即使体二极管能力很强，也应尽量减少其导通时间，以降低发热。
通过深入理解 Figure 26 并采取上述措施，工程师可以克服对 SiC 体二极管的恐惧，充分释放 SiC MOSFET 在逆变应用中的高效能潜力。
