“还在为每个项目重复画相同的电源模块、USB 接口而头秃吗？KiCad 10 带来的 Design Blocks（设计块）功能，实现了原理图与 PCB 布局的真正模块化复用。一键应用布局，效率直接起飞！”
作为电子工程师，我们最怕的就是“重复造轮子”。
明明是以前画过无数次的 DC-DC 降压电路，或者是调教得极其完美的差分走线，到了新项目里，依然要重新摆放元器件、重新拉线、重新打孔……
在 KiCad 10 中，一个备受期待的功能终于成熟了：Design Blocks（设计块）。它不仅支持原理图复用，更引入了强大的PCB 布局复用功能。
今天我们就来扒一扒，这个功能到底有多强，以及如何用它来解放你的双手！
01 什么是 Design Blocks？
简单来说，Design Blocks 允许你保存原理图或 PCB 布局的“片段”，并在以后重复使用。
这就好比编程里的“函数”或“库”。你可以在同一个项目中多次调用，也可以跨项目使用。设计块被保存在专门的.kicad_blocks库文件中，管理方式和我们熟悉的符号库、封装库非常相似。
一个设计块可以包含：
• 纯原理图片段
• 纯 PCB 布局片段
•最强形态：原理图 + PCB 布局的完整组合
02 核心玩法：原理图驱动 PCB 布局
这是 Design Blocks 最“黑科技”的地方。如果你有一个包含运放及其去耦电容的电路，你可以把它的原理图连同画好的 PCB 布局一起保存。
到了新项目，你只需要在原理图里放好这个模块，PCB 里就能一键自动摆好元器件并连好线！
具体操作步骤如下：
第一步：在原理图中放置设计块在 Design Blocks 面板中找到你的模块，双击放置。 关键点：放置时，务必勾选 Place as group（作为分组放置）。这会将设计块内的元件在逻辑上绑定在一起，是后续联动的必要条件。
第二步：更新 PCB执行Update PCB from Schematic（从原理图更新 PCB）。 关键点：务必勾选 Group footprints based on symbol group（基于符号分组对封装进行编组）。 这一步会将原理图中的那个“组”传递到 PCB 环境中，生成一个对应的封装组。

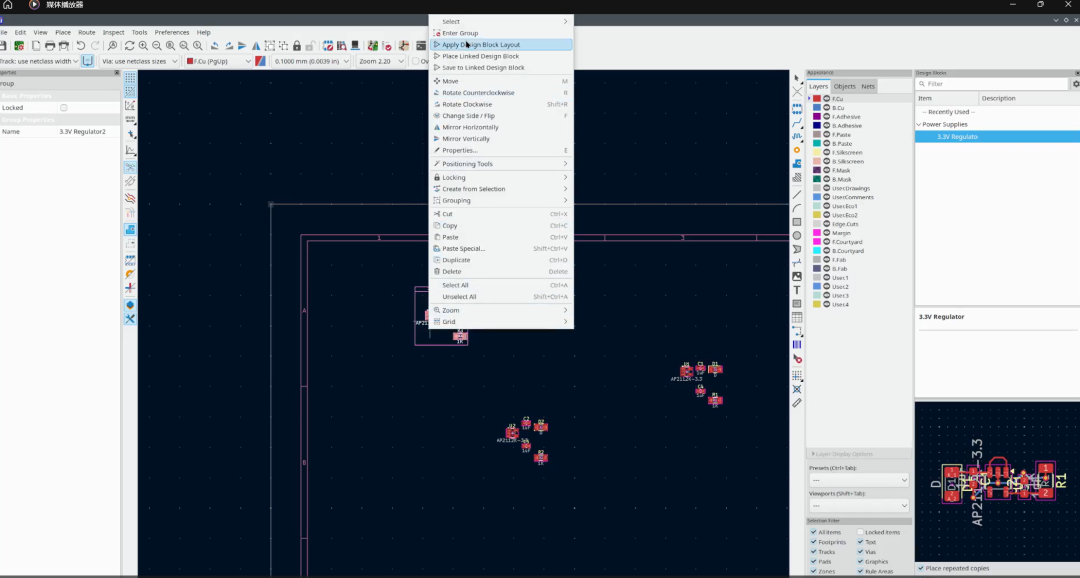

第三步：一键应用布局回到 PCB 编辑器，你会看到一堆乱序排列的新封装。别急！ 选中这个封装组，右键点击，选择 Apply Design Block Layout（应用设计块布局）。
见证奇迹的时刻：原本散落的元器件会自动排列成你保存时的样子，走线、过孔、甚至丝印都会自动连上！你唯一要做的，就是把这个模块拖到合适的位置。
03 另一种玩法：纯 PCB 布局复用
有时候，我们不需要原理图。比如：
• 固定的安装孔阵列
• 板边的 LOGO 和版权信息
• 特定的测试点布局
这种情况下，你可以直接在 PCB 编辑器中放置 Design Block。 操作很简单：打开 Design Blocks 面板，右键选择Place Design Block即可。这种方式放置的内容不与原理图符号关联，适合纯物理结构的复用。
04 如何创建你自己的设计块？
想要复用，先得保存。创建过程非常直观：

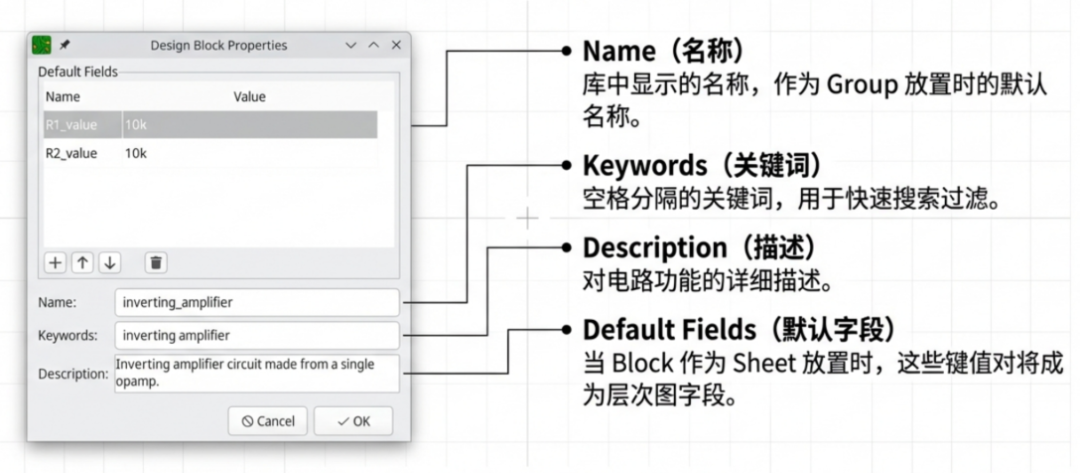

1. 创建库在 Design Blocks 面板中，右键点击库列表，选择 New Library...。你可以选择建立“全局库”（所有项目可用）或“项目库”（仅当前项目可用）。

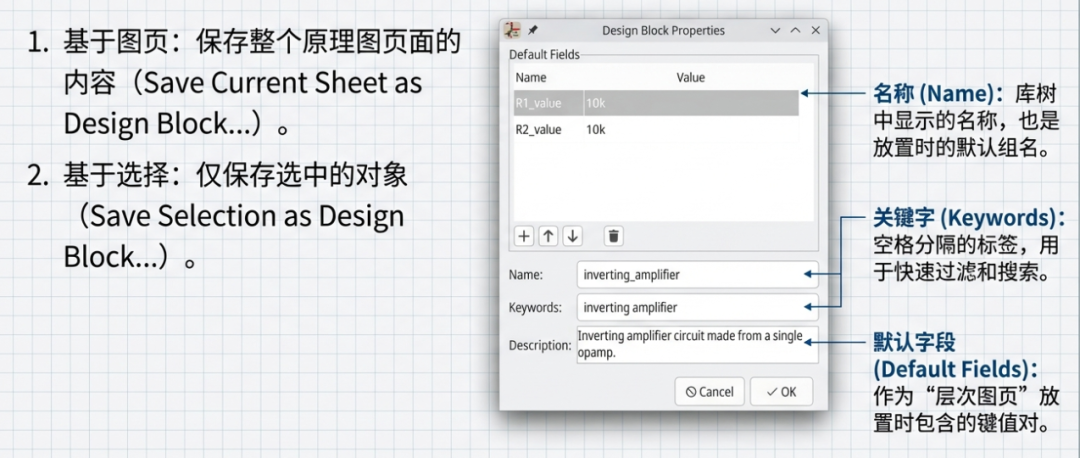

2. 保存设计块
•在原理图中：选中电路，右键点击目标库，选择 Save Selection as Design Block...。

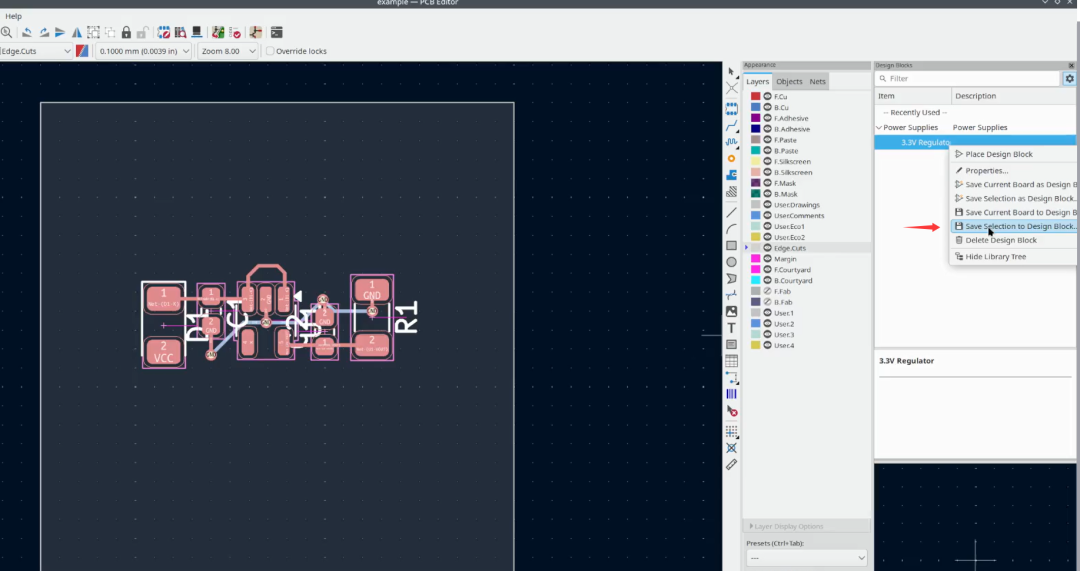

•在 PCB 中：选中布局，右键点击目标库，选择 Save Selection as Design Block...。
高手秘籍：如果你想创建一个“原理图+PCB”的完整块，通常的流程是：先创建原理图块，然后把画好的 PCB 布局通过Update Design Block from Selection更新到 PCB 中，完成布局、布线后选中需要保存的 PCB 块，在 Library 面板中选择“Save Selection to Design Block”（将选中的内容添加到设计块）。
05 必须注意的细节

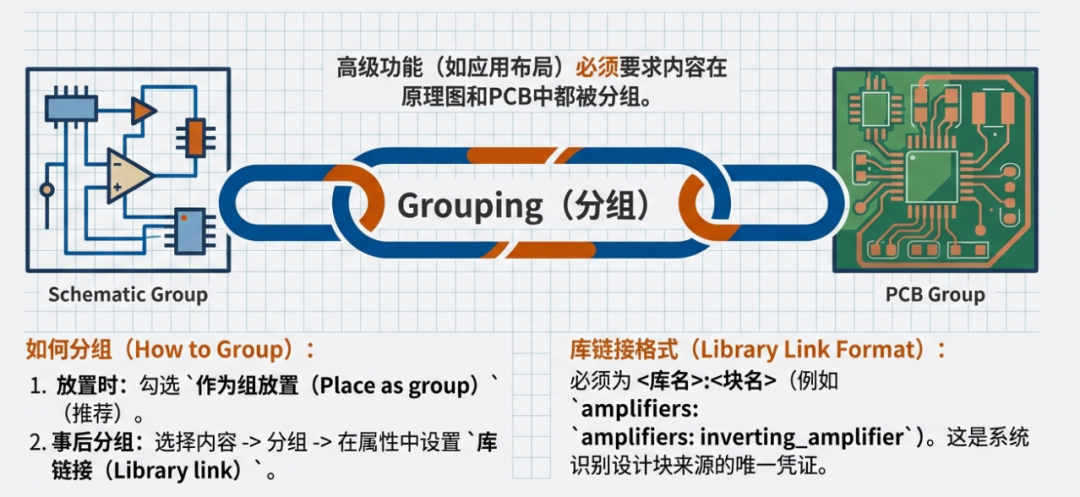

1.关于“分组（Group）”：无论是创建还是使用，Group都是这一功能的灵魂。只有当设计块以“分组”的形式存在时，才能使用“应用布局”、“更新链接”等高级功能。
2.多通道设计：如果你需要在一个板子上重复多次相同的布局（比如 16 路采集电路），除了一个个放置设计块，还可以配合 KiCad 的Multichannel tool（多通道工具）使用，效率更高。
3.保持一致性：放置时有一个Keep annotations选项。如果你希望保留设计块里原有的位号（如 R1, R2），记得勾选它；否则 KiCad 会自动重新编号。
演示视频
最后用一组演示视频介绍 Design Block 的操作：
创建原理图 Design Block：
创建 PCB Design Block 并关联到原理图块： 分组多次摆放原理图块： 应用 PCB 设计块的布局布线
-----------------------------------------------------------------------
结语：
KiCad 10 的 Design Blocks 功能，补上了开源 EDA 在“模块化设计”上的最后一块拼图。它把我们从繁琐的重复布线中解放出来，让我们有更多精力去关注电路性能本身。
